Diagnostyka czujnika ABS w motocyklu - Bez zgadywania!

Co tak naprawdę mierzy układ ABS w motocyklu

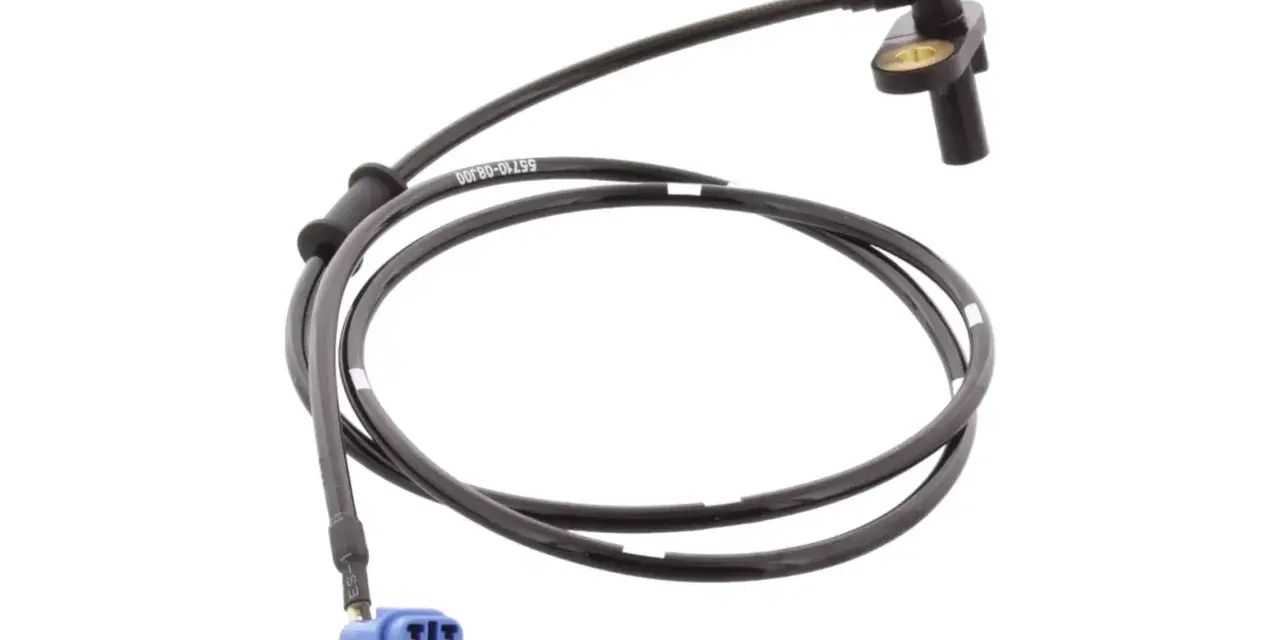

W praktyce nie sprawdzasz „samego ABS-u”, tylko cały tor pomiarowy: czujnik, pierścień impulsowy, wiązkę, złącza i to, czy sterownik widzi prawidłowy sygnał z koła. ABS potrzebuje informacji o prędkości obrotowej koła, a ten sygnał powstaje właśnie na styku czujnika z pierścieniem lub magnetycznym elementem odczytowym. W wielu motocyklach ten sam sygnał pomaga też w działaniu innych systemów, na przykład prędkościomierza albo kontroli trakcji, więc awaria nie zawsze objawia się tylko kontrolką ABS.

Najważniejszy podział jest prosty: czujnik pasywny działa bez osobnego zasilania, a aktywny dostaje napięcie z układu i dopiero wtedy generuje sygnał. To rozróżnienie ma znaczenie, bo od niego zależy metoda pomiaru. HELLA zwraca uwagę, że z zewnątrz nie zawsze da się je odróżnić po samej obudowie, dlatego zawsze warto sięgnąć do dokumentacji konkretnego modelu.

Jeśli ten podział masz już w głowie, dalsza diagnostyka staje się znacznie prostsza. Teraz warto zobaczyć, po jakich objawach rozpoznać, że problem rzeczywiście dotyczy sygnału z koła, a nie całego modułu.

Objawy, które zwykle prowadzą do właściwej diagnozy

Najbardziej oczywisty sygnał to świecąca kontrolka ABS, ale to dopiero początek. W praktyce zwracam uwagę także na zachowanie prędkościomierza, zapisany kod błędu, brak reakcji systemu po ruszeniu oraz nietypowe ingerencje podczas hamowania. Jeśli motocykl zachowuje się normalnie po uruchomieniu, a kontrolka gaśnie dopiero po kilku metrach jazdy, układ może po prostu kończyć autodiagnostykę. Jeżeli jednak lampka zostaje zapalona na stałe albo wraca po chwili, trzeba szukać usterki.

Typowe objawy uszkodzonego czujnika lub jego otoczenia to:

• kontrolka ABS, która nie gaśnie po rozpoczęciu jazdy,
• kod błędu zapisany w pamięci sterownika,
• przerywany lub zanikający odczyt prędkości koła,
• zbyt wczesne albo dziwne interwencje ABS,
• brak działania innych funkcji korzystających z tego samego sygnału.

BMW Motorrad w instrukcjach opisuje, że autodiagnostyka układu ABS kończy się dopiero po ruszeniu i osiągnięciu minimalnej prędkości około 5 km/h. To dobry punkt odniesienia także w innych motocyklach: jeśli system nie „przechodzi testu” po kilku metrach, nie ma sensu zakładać, że wszystko jest w porządku. Dalej pokażę, jak podejść do sprawdzenia krok po kroku, żeby nie pominąć drobiazgu, który później okazuje się źródłem całego problemu.

Jak sprawdzić czujnik ABS krok po kroku

Ja zawsze zaczynam od rzeczy, których nie widać na ekranie diagnostycznym. W motocyklu brud, luz, uszkodzona izolacja albo źle osadzony sensor potrafią dać dokładnie takie same objawy jak uszkodzona elektronika. Dopiero potem wchodzę w pomiary.

1. Obejrzyj czujnik, przewód i miejsce montażu

Najpierw sprawdź, czy przewód nie jest przetarty przy ruchomych elementach zawieszenia, czy wtyczka nie ma zielonego nalotu, a sam czujnik siedzi stabilnie. Zwróć uwagę na okolice przedniego widelca i wahacza, bo tam wiązka pracuje najbardziej. Nawet lekko poluzowane mocowanie potrafi zmieniać szczelinę między sensorem a pierścieniem impulsowym, a to już wystarczy do błędu.

2. Skontroluj pierścień impulsowy lub element odczytowy

Sprawdź, czy pierścień nie jest pęknięty, wygięty, zaśniedziały albo oblepiony opiłkami i błotem. W motocyklach użytkowanych cały rok to jeden z najczęstszych problemów. Hella wskazuje jako typowe przyczyny nie tylko uszkodzenie elektroniki, ale też zabrudzenie, przerwy w wiązce, uszkodzenie pierścienia i zbyt duży luz łożyska. To ważne, bo czujnik bywa „niewinny”, a tylko czyta zły sygnał z mechanicznie zużytego koła.

3. Odczytaj błędy i dane bieżące

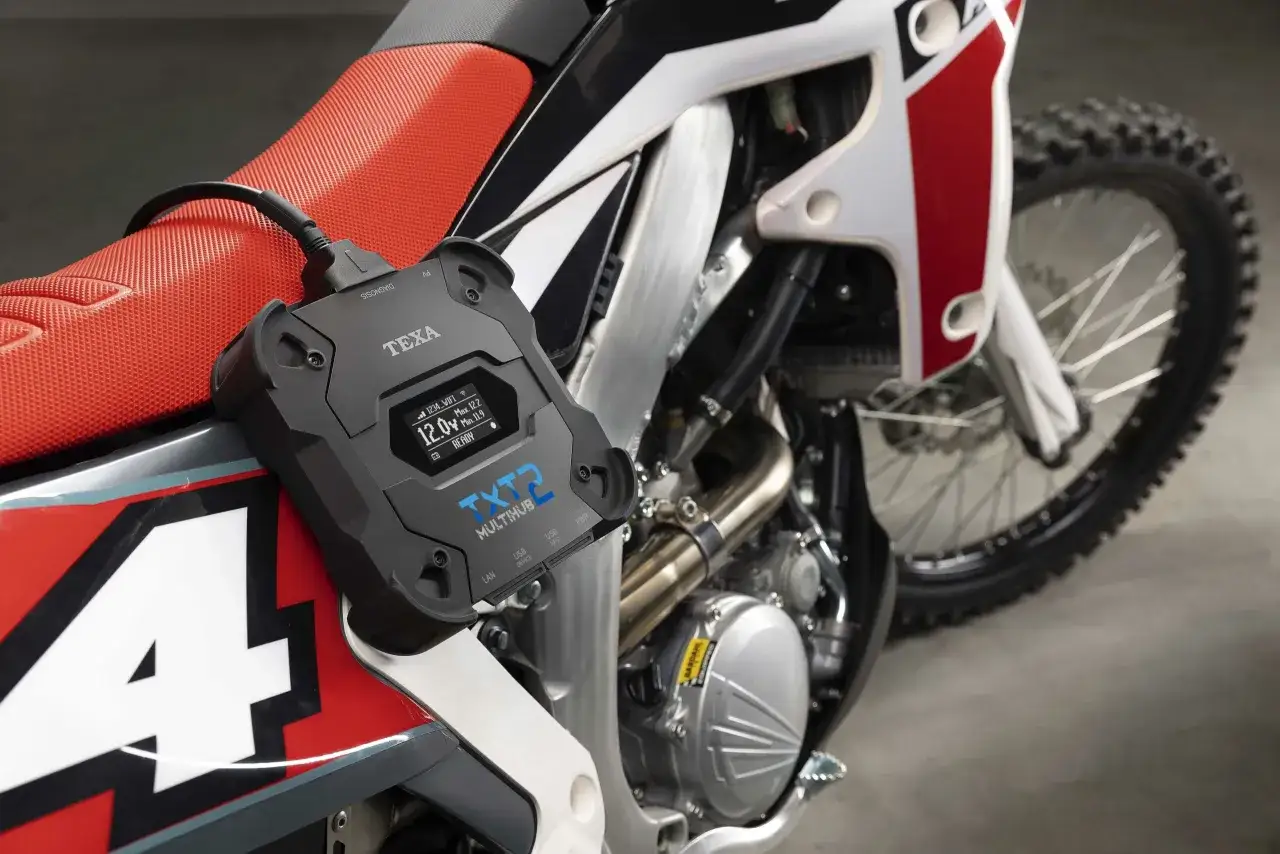

Podłącz interfejs diagnostyczny i sprawdź pamięć usterek. Kod błędu nie zawsze oznacza definitywnie uszkodzony element, ale zwykle zawęża obszar poszukiwań. Jeśli narzędzie pokazuje parametry bieżące, porównaj zachowanie obu kół. Przy sprawnym układzie prędkości powinny rosnąć płynnie i podobnie. Jeśli jedno koło „gubi się” przy wolnym obrocie, masz już konkretny trop.

4. Zmierz sygnał odpowiednim narzędziem

W czujniku pasywnym przydaje się multimetr ustawiony na pomiar napięcia AC oraz omomierz do sprawdzenia rezystancji samego elementu. W czujniku aktywnym omomierz nie da sensownej odpowiedzi, bo taki element pracuje pod zasilaniem i trzeba sprawdzać napięcie, masę oraz sygnał. HELLA wyraźnie zaznacza, że rezystancji nie mierzy się sensownie na czujnikach aktywnych. To jeden z najczęstszych błędów amatorów.

5. Sprawdź zasilanie przy wtyczce

Jeśli czujnik jest aktywny, zmierz napięcie bezpośrednio na złączu, najlepiej tak, aby objąć całą wiązkę między sterownikiem a sensorem. To ważniejsze niż pomiar „gdzieś po drodze”, bo w ten sposób wykryjesz przerwę, wysoką oporność styku albo problem z masą. Gdy napięcie jest niestabilne, nie zakładaj od razu awarii czujnika. Często winna jest sama instalacja.

Przeczytaj również: Kawasaki GPZ 500S - Czy warto go kupić? Opinie i dane techniczne

6. Zrób próbę po wykasowaniu błędu

Jeżeli nie widzisz oczywistych uszkodzeń, skasuj błąd i wykonaj krótką jazdę testową z podłączoną diagnostyką. W wielu przypadkach dopiero obciążenie pokazuje prawdziwy problem. Jeśli błąd wraca przy ruszaniu, skręcie kierownicy albo na nierówności, prawdopodobnie masz uszkodzenie przewodu albo niestabilny odstęp czujnika od pierścienia.

To właśnie ten etap odróżnia zgadywanie od diagnostyki. Kiedy już wiesz, co i jak sprawdzać, łatwiej też rozpoznać, czy pracujesz z czujnikiem aktywnym, czy pasywnym, bo metoda pomiaru zmienia się diametralnie.

Jak odróżnić czujnik aktywny od pasywnego

To rozróżnienie robi dużą różnicę, bo od niego zależy cały plan testu. Jeżeli pomylisz typ czujnika, możesz dojść do fałszywych wniosków i niepotrzebnie zamówić nową część. W praktyce najlepszy trop daje instrukcja serwisowa, numer części albo schemat instalacji.

HELLA zwraca uwagę, że aktywne sensory są dziś bardzo popularne, bo dobrze radzą sobie z małymi prędkościami i mogą działać przy większej szczelinie niż typowe rozwiązania pasywne. To dobra wiadomość dla użytkownika, ale zła dla kogoś, kto chce sprawdzić wszystko „na szybko” miernikiem oporności. Jeśli motocykl ma aktywny sensor, szukaj problemu w zasilaniu, komunikacji i sygnale, a nie w samej rezystancji.

Warto też pamiętać, że w nowszych konstrukcjach czujnik może pracować już od postoju lub bardzo niskiej prędkości, a w starszych wymaga wyraźnego ruchu koła, żeby wygenerować czytelny sygnał. To właśnie dlatego ta sama usterka w dwóch motocyklach potrafi wyglądać zupełnie inaczej.

Najczęstsze błędy przy diagnozie, które marnują czas

Najgorszy błąd, jaki widzę w garażowej diagnostyce, to wymiana czujnika bez sprawdzenia reszty układu. Drugi to pomiar wykonany w złym trybie, czyli na przykład omomierzem na czujniku aktywnym. Trzeci, równie częsty, to pominięcie mechaniki koła, bo problem nie siedzi w elektronice, tylko w szczelinie albo łożysku.

• Sprawdzenie tylko samego czujnika bez wiązki i pierścienia.
• Pomiar nieodpowiednim trybem, szczególnie rezystancji na czujniku aktywnym.
• Ignorowanie luzu łożyska, który zmienia odległość od pierścienia.
• Brak kontroli zasilania akumulatora i styków przy złączu.
• Test bez jazdy, mimo że system potrzebuje ruchu do pełnej autodiagnostyki.

Ja zawsze zaczynam od tego, co może się ruszać, brudzić i korodować. Elektronika jest często ostatnim elementem, który naprawdę się psuje, choć bywa pierwszym, który dostaje winę. Taki porządek oszczędza czas i nie zamienia prostej naprawy w kosztowną zgadywankę.

Jeśli po czyszczeniu, skasowaniu błędu i sprawdzeniu przewodu motocykl nadal pokazuje usterkę, wtedy dopiero przechodzę do bardziej zaawansowanych podejrzeń. I właśnie to prowadzi do pytania, kiedy winny może być już nie sam sensor.

Kiedy problem leży poza czujnikiem

Nie każdy błąd ABS oznacza wadliwy czujnik. W praktyce często winny jest przewód przy ruchomym odcinku zawieszenia, zaśniedziałe złącze, uszkodzony pierścień impulsowy albo zbyt duży luz łożyska koła. Hella wymienia te elementy jako typowe źródła problemu i to dokładnie pokrywa się z tym, co zwykle wychodzi w serwisie motocykli.

Na co zwróciłbym uwagę w pierwszej kolejności:

• przetarty przewód przy lagach lub wahaczu,
• luźna wtyczka albo korozja styków,
• brudny lub uszkodzony pierścień impulsowy,
• luz łożyska koła zmieniający szczelinę czujnika,
• zbyt niskie napięcie zasilania całego układu.

W rzadkich przypadkach problem siedzi już w sterowniku ABS albo w samej hydraulice modułu, ale do tego dochodzi się dopiero wtedy, gdy wszystko po stronie koła i instalacji jest sprawdzone. Taka kolejność ma sens, bo pozwala uniknąć najdroższych napraw wtedy, gdy usterka ma banalne źródło. Jeśli naprawa już za Tobą, warto jeszcze zrobić kilka rzeczy, żeby błąd nie wrócił po pierwszym deszczu albo po mocniejszym hamowaniu.

Co sprawdziłbym po naprawie, żeby błąd nie wrócił

Po wymianie, czyszczeniu albo naprawie wiązki nie kończę pracy od razu. Zawsze robię jeszcze krótki test: sprawdzam, czy przewód ma luz roboczy, czy nie ociera o oponę lub elementy zawieszenia i czy wtyczka jest dobrze zablokowana. Potem kasuję błąd, odpalam motocykl i wykonuję spokojną jazdę próbną, najlepiej po równej nawierzchni, a potem po kilku zakrętach i na lekkich nierównościach.

Jeżeli kontrolka gaśnie po kilku metrach i nie wraca, układ zwykle działa prawidłowo. Jeśli pojawia się ponownie dopiero po wstrząsie lub po skręcie kierownicy, szukałbym jeszcze raz w wiązce, przy czujniku albo przy luzie elementów koła. To drobiazgi, ale właśnie one najczęściej decydują o tym, czy naprawa będzie trwała, czy tylko chwilowo uciszy kontrolkę.

Najrozsądniejsza kolejność jest więc prosta: odczyt błędu, oględziny, rozróżnienie typu czujnika, pomiar właściwym narzędziem i test drogowy. Taki schemat działa lepiej niż szybka wymiana części, bo pozwala dojść do źródła problemu bez zbędnych kosztów i bez ryzyka, że pominiesz przyczynę w samej mechanice koła.
