Brak iskry w skuterze 4T zwykle nie oznacza od razu ciężkiej awarii. Najczęściej winne są rzeczy prozaiczne: świeca, fajka, cewka, masa, wyłącznik gaszenia albo przetarty przewód, a dopiero później CDI, impulsator czy stator. Poniżej pokazuję, jak po kolei zawęzić usterkę bez zgadywania, jakie pomiary mają sens i kiedy naprawa zamyka się w kilkudziesięciu złotych, a kiedy trzeba liczyć się z większym wydatkiem.
Najkrótsza droga do znalezienia usterki zaczyna się od świecy, masy i wyłącznika gaszenia
- Najpierw sprawdzam świecę, fajkę i masę, bo to najtańsze elementy i najczęstsze źródło problemu.
- Jeśli iskry nadal nie ma, przechodzę do cewki zapłonowej, wyłącznika gaszenia i kostek połączeniowych.
- W skuterach 4T z CDI bardzo często winny jest impulsator albo zasilanie modułu ze statora, nie sam CDI.
- W modelach z DC CDI lub EFI słaby akumulator i problemy ze stacyjką też potrafią odciąć zapłon.
- Multimetr wystarcza do większości testów, ale wyniki trzeba porównywać z serwisówką konkretnego modelu.
- Jeśli problem wraca po deszczu, zwykle chodzi o wilgoć, przebicie lub zaśniedziałe złącza, a nie o sam moduł.
Co najczęściej powoduje brak iskry w skuterze 4T
Gdy analizuję usterkę zapłonu, zaczynam od rzeczy, które psują się najczęściej i dają najbardziej mylące objawy. W praktyce „brak iskry” to nie jedna awaria, tylko efekt przerwy w całym łańcuchu: od świecy, przez cewkę i CDI, aż po stator oraz wiązkę. Często jeden zużyty styk potrafi dać taki sam objaw jak drogi uszkodzony moduł.
| Element | Co się dzieje | Sygnał ostrzegawczy | Co sprawdzam w pierwszej kolejności |
|---|---|---|---|
| Świeca zapłonowa | Elektroda jest zużyta, zalana albo ma złą przerwę | Silnik kręci, ale nie podejmuje pracy, świeca bywa mokra lub okopcona | Nowa świeca, kontrola przerwy i test iskry poza silnikiem |
| Fajka i przewód WN | Pojawia się przebicie, luz na połączeniu lub uszkodzenie rezystora | Problem nasila się po deszczu, po poruszeniu przewodem albo na ciepło | Oględziny izolacji, pomiar oporu, podmiana fajki |

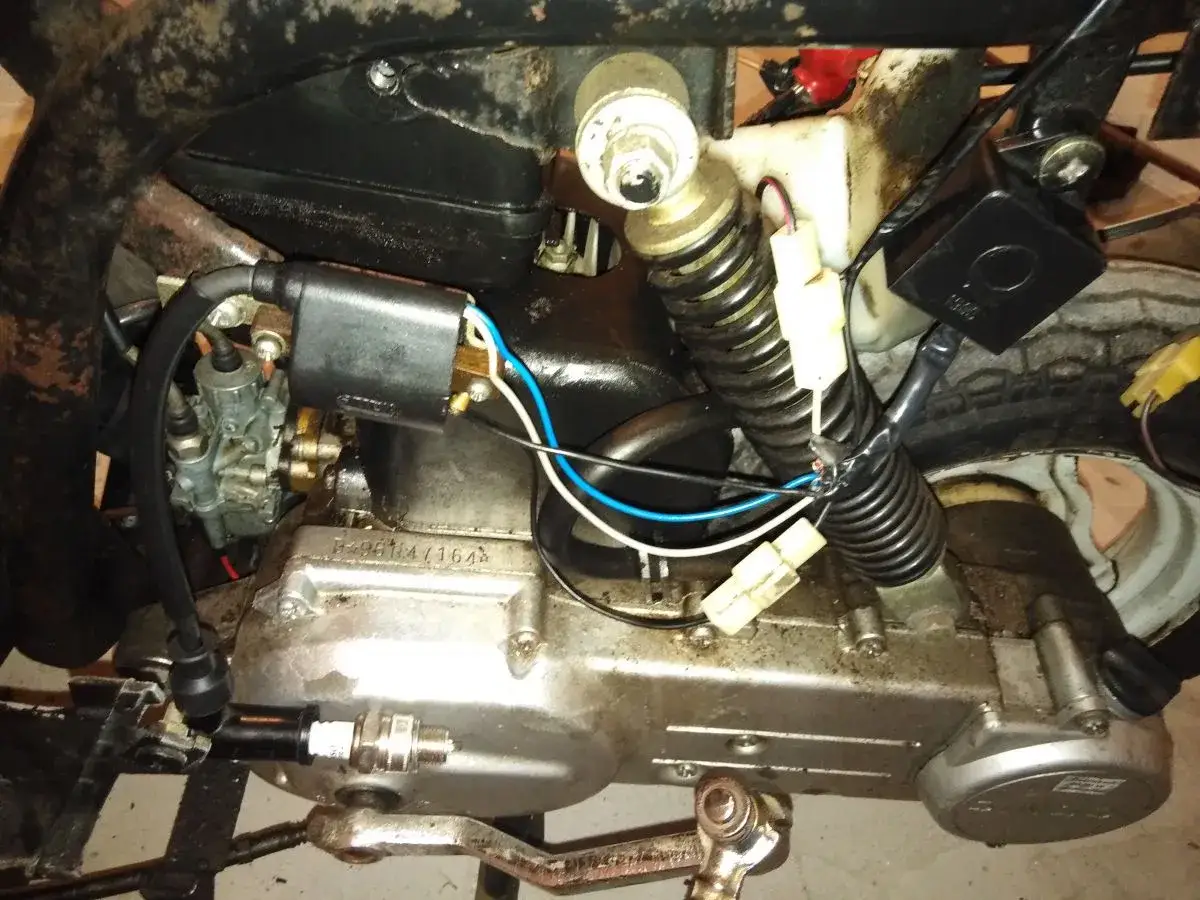

| Cewka zapłonowa | Uzwojenie pierwotne lub wtórne ma przerwę albo zwarcie | Wszystko wygląda dobrze, a iskry nadal nie ma | Pomiar oporu i, jeśli trzeba, podmiana na pewny egzemplarz |
| Wyłącznik gaszenia i stacyjka | Układ zwiera przewód gaszenia do masy | Skuter gaśnie po przekręceniu klucza albo nie daje iskry w ogóle | Test przewodu stop, sprawdzenie styku i zaśniedziałych kostek |
| Impulsator i stator | CDI nie dostaje prawidłowego sygnału z wału lub zasilania | Brak iskry pojawia się nagle, często po rozgrzaniu albo po postoju | Pomiar oporności, napięcia AC i ciągłości wiązki |
| CDI albo ECU | Moduł nie przetwarza sygnału zapłonu | Wszystko inne wygląda poprawnie, a iskra nadal nie wraca | Podmiana na pewny, zgodny model i weryfikacja typu instalacji |
| Masa i wiązka | Korozja, luźne złącze albo pęknięty przewód przerywa obwód | Usterka pojawia się przy skręcie kierownicy, wibracji lub wilgoci | Czyszczenie punktów masowych i kontrola całej trasy przewodów |
Najważniejsza rzecz, którą widzę przy takich awariach, jest prosta: ludzie zbyt szybko podejrzewają CDI, bo to „elektronika” i brzmi poważnie. W praktyce dużo częściej winna jest świeca, fajka, masa albo przewód, który wygląda dobrze, ale pod obciążeniem już nie pracuje. Żeby nie błądzić, warto więc zacząć od testu, który zawęzi winowajcę w kilka minut.
Jak diagnozuję układ zapłonowy krok po kroku
Ja zawsze zaczynam od najtańszego i najszybszego testu, a dopiero później sięgam po pomiary. To oszczędza pieniądze i eliminuje niepotrzebne wymiany „na próbę”. W skuterze 4T świetnie działa prosta kolejność: świeca, przewód WN, cewka, wyłącznik gaszenia, masa, a dopiero na końcu CDI i elementy statora.
Zaczynam od świecy i fajki
Wykręcam świecę, oglądam elektrodę i sprawdzam, czy nie jest zalana paliwem albo mocno okopcona. Jeśli nie mam pewności, montuję nową, bo to koszt mały, a efekt diagnostyczny bardzo duży. Bezpieczniej jest użyć testera iskry niż przykładać świecę gołą ręką do masy. W wielu skuterach przerwa na świecy kręci się w okolicach 0,6-0,7 mm, ale zawsze porównuję to z danymi dla konkretnego modelu.
Sprawdzam wyłącznik gaszenia i masę

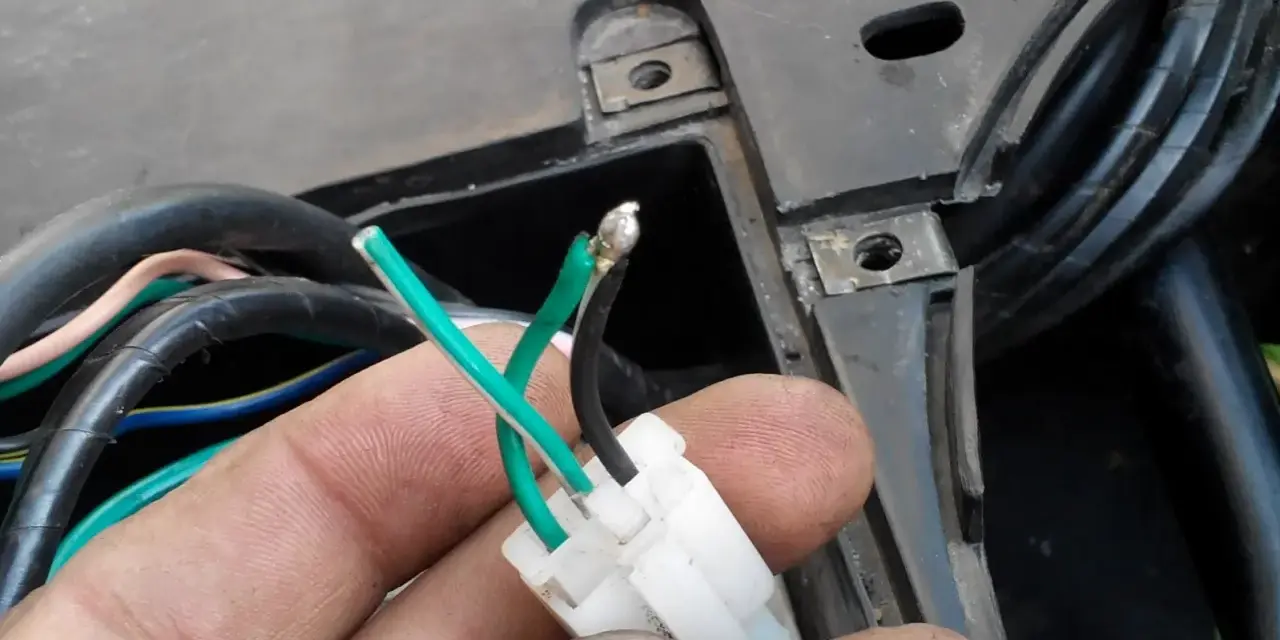

Jeżeli po odpięciu wyłącznika gaszenia iskra wraca, mam winowajcę: sam przełącznik albo przewód, który zwiera do masy. To samo dotyczy stacyjki i punktów masowych przy silniku oraz ramie. W praktyce bardzo dużo usterek to nie „zepsuty moduł”, tylko zaśniedziała masa, luźna wsuwka albo przewód przecięty w miejscu, którego nie widać bez poruszenia wiązką.
Mierzę cewkę zapłonową
Jeśli świeca i masa są w porządku, biorę multimetr. W wielu skuterach 4T cewka ma oporność pierwotną około 0,1-1,0 Ω, a wtórną 7-12 kΩ z fajką i 3-5 kΩ bez fajki. To nie są wartości absolutne dla każdego modelu, ale dobry punkt odniesienia. Gdy wynik mocno odbiega od normy albo skacze po poruszeniu przewodem, cewka lub fajka są podejrzane bardziej niż CDI.
| Pomiar | Wartość orientacyjna | Co z tego wynika |
|---|---|---|
| Cewka pierwotna | 0,1-1,0 Ω | Dużo wyżej, przerwa albo brak stabilnego odczytu oznacza problem z cewką lub połączeniem |
| Cewka wtórna z fajką | 7-12 kΩ | Jeśli odczyt jest poza zakresem, sprawdzam fajkę i przewód WN osobno |
| Impulsator | Około 80-160 Ω | Wyraźne odchylenie sugeruje uszkodzenie czujnika albo wiązki |
Przeczytaj również: Yamaha TZR 50 v-max - Ile jedzie naprawdę? Poznaj realne osiągi
Dopiero na końcu oceniam CDI, impulsator i stator
Jeżeli wszystkie wcześniejsze testy są poprawne, sprawdzam sygnał z impulsatora i zasilanie modułu zapłonowego. W wielu konstrukcjach to właśnie stator zasila CDI, a impulsator podaje sygnał wyzwalający iskrę. Gdy te dwa elementy są martwe, skuter kręci, ale nie odpala. Tu często wychodzi też problem z przetartym przewodem albo złączem, które rozłącza się dopiero przy wibracjach.
Warto pamiętać, że sam „test oporności” nie zawsze zamyka temat. Czasem element ma poprawny odczyt na stole, ale pod obciążeniem i w temperaturze roboczej przestaje działać. Dlatego przy awarii, która pojawia się tylko na ciepło, po kilku minutach jazdy albo po deszczu, nie ufam wyłącznie pomiarowi statycznemu. Tu właśnie wychodzi różnica między klasycznym AC CDI a wersją zasilaną z akumulatora.
AC CDI i DC CDI wyglądają podobnie, ale diagnozuje się je inaczej
To ważny punkt, bo w skuterach 4T spotyka się dwa podejścia do zapłonu. W AC CDI energia do wyzwolenia iskry przychodzi ze statora, więc rozrusznik może kręcić, a iskry i tak nie będzie, jeśli padnie stator, impulsator lub przewód gaszenia. W DC CDI moduł potrzebuje napięcia 12 V z akumulatora, więc słaba bateria, uszkodzona stacyjka albo problem z zasilaniem potrafią odciąć cały zapłon. W nowszych konstrukcjach z wtryskiem rolę CDI przejmuje ECU, ale logika diagnozy pozostaje podobna: najpierw zasilanie, potem sygnał, na końcu sam moduł.
| Typ układu | Skąd bierze zasilanie | Co sprawdzam najpierw | Typowa pułapka |
|---|---|---|---|
| AC CDI | Z cewki zasilającej statora | Stator, impulsator, wyłącznik gaszenia, masę | Akumulator nie musi mieć tu kluczowego wpływu na iskrę |
| DC CDI | Bezpośrednio z instalacji 12 V | Akumulator, bezpiecznik, stacyjkę i przewody zasilające | Nowa bateria nie naprawi przetartej wiązki ani złego połączenia |
| EFI / ECU | Sterownik, czujnik położenia wału i zasilanie elektroniki | Napięcie zasilania, czujnik wału i ewentualną blokadę immobilizera | „Brak iskry” bywa skutkiem blokady sterownika, a nie samej cewki |
Przy takim rozróżnieniu od razu widać, dlaczego dwa skutery mogą mieć identyczny objaw, a zupełnie inną przyczynę. W jednym wystarczy nowa świeca i czyszczenie masy, w drugim bez sensownej diagnostyki statora i sygnału z impulsatora nie da się ruszyć dalej. Gdy już wiem, co zasila układ, łatwiej ocenić, czy naprawa ma sens finansowy.
Ile kosztuje naprawa i kiedy przestać wymieniać części na ślepo
W Polsce ceny części do skuterów 4T potrafią się różnić mocno zależnie od jakości zamiennika, ale orientacyjne widełki są dość stabilne. Ja patrzę na nie nie po to, żeby wycenić naprawę co do złotówki, tylko żeby szybko odsiać elementy tanie od tych, których wymiana bez diagnozy jest ryzykowna. Przy no-spark najgorsze, co można zrobić, to kupić od razu CDI, cewkę i stator, a potem odkryć przepalony przewód masowy.
| Element / usługa | Orientacyjny koszt | Kiedy ma sens wymiana |
|---|---|---|
| Świeca zapłonowa | 15-60 zł | Przy każdej diagnostyce, jeśli świeca jest stara, mokra albo podejrzana |
| Fajka i przewód WN | 10-40 zł za fajkę, 20-60 zł za przewód | Gdy pojawia się przebicie, wilgoć lub niestabilna iskra |
| Cewka zapłonowa | 40-150 zł | Po pomiarze oporu lub gdy podmiana potwierdza awarię |
| CDI | 50-180 zł, oryginał często drożej | Dopiero po sprawdzeniu zasilania, masy, impulsatora i wiązki |
| Impulsator / czujnik wału | 30-120 zł | Gdy nie ma sygnału wyzwalającego albo problem pojawia się na ciepło |
| Stator | 80-300 zł za zamiennik, więcej za OEM | Gdy cewka zasilająca CDI nie daje właściwych parametrów |
| Diagnostyka warsztatowa | 100-250 zł | Gdy nie chcesz strzelać częściami albo instalacja jest mocno zgnita |
Z mojego punktu widzenia granica opłacalności pojawia się wtedy, gdy sprawdziłeś już świecę, fajkę, cewkę, masę i przewód gaszenia, a nadal nie ma iskry. Wtedy lepiej zapłacić za dokładną diagnostykę niż dalej wymieniać elementy losowo. Przy starszych skuterach 50 cm3, gdzie wartość maszyny nie jest wysoka, suma części i robocizny potrafi szybko dojść do poziomu, przy którym trzeba już myśleć nie tylko o naprawie, ale i o sensie ekonomicznym całej operacji.
Co zrobiłbym, żeby zapłon nie padł znowu po tygodniu
Jeśli usterka została usunięta, nie zamykałbym tematu na samym odpaleniu silnika. Najczęściej wracające problemy biorą się z wilgoci, korozji albo drgań, które z czasem rozluźniają połączenia. Dlatego po naprawie zawsze sprawdzam kilka rzeczy, które realnie wydłużają życie układu zapłonowego.
- Wymieniam starą fajkę razem z przewodem, jeśli izolacja jest spękana albo przewód daje się łatwo obracać w środku.
- Czyszczę punkty masowe i zabezpieczam je preparatem do styków, bo sama „ładna” powierzchnia nie gwarantuje dobrego przewodzenia.
- Oglądam wiązkę przy skręcie kierownicy i przy silniku, bo tam przewody najczęściej pracują i pękają.
- Sprawdzam, czy przewód gaszenia nie jest przetarty i czy kostki CDI nie łapią wilgoci po myciu lub jeździe w deszczu.
- Jeśli skuter ma już lata, traktuję świecę jako element eksploatacyjny, a nie „wieczny” komponent, który ma przetrwać wszystko.
Najpraktyczniejsza kolejność naprawy to dla mnie zawsze: świeca, fajka, masa, wyłącznik gaszenia, cewka, impulsator, CDI i dopiero stator. Taki porządek oszczędza czas, pieniądze i nerwy, bo najpierw usuwa to, co psuje się najczęściej, a dopiero potem wchodzi w drogie elementy układu. Jeśli po wszystkim skuter odpala od razu i trzyma iskrę także na ciepło oraz po deszczu, to znaczy, że problem został rozwiązany u źródła, a nie tylko „na chwilę”.
