Przy składaniu czterosuwa najwięcej szkód robi nie brak siły, tylko zły kierunek ustawienia tłoka. W praktyce kierunek montażu tłoka 4t sprowadza się do jednego: znak na denku musi zgadzać się z geometrią konkretnego silnika, a nie z przyzwyczajeniem z innego modelu. Poniżej pokazuję, jak to sprawdzić bez zgadywania, jakie błędy robi się najczęściej i co kontroluję przed pierwszym uruchomieniem.
Najpierw sprawdź znak producenta, potem zamykaj cylinder
- Strzałka na tłoku zwykle wskazuje stronę wydechu, ale nie jest to reguła bez wyjątków.
- Wybrania pod zawory muszą pasować do konkretnej głowicy i układu rozrządu.
- W tłokach asymetrycznych ważna jest także strona płaszcza i położenie sworznia.
- Po montażu sprawdzam luz zawór-tłok oraz ręczny obrót wałem, zanim zapalę silnik.
- Jedna pomyłka może skończyć się spadkiem kompresji, hałasem albo kontaktem zaworu z tłokiem.
Co naprawdę oznacza kierunek montażu tłoka w czterosuwie

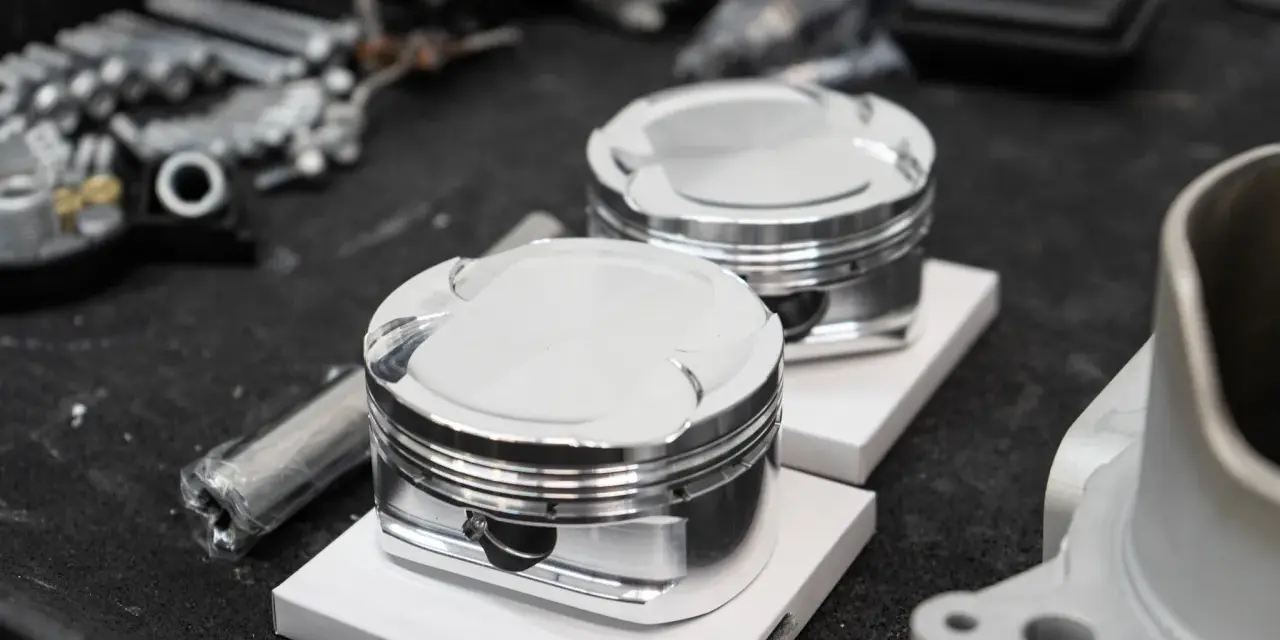

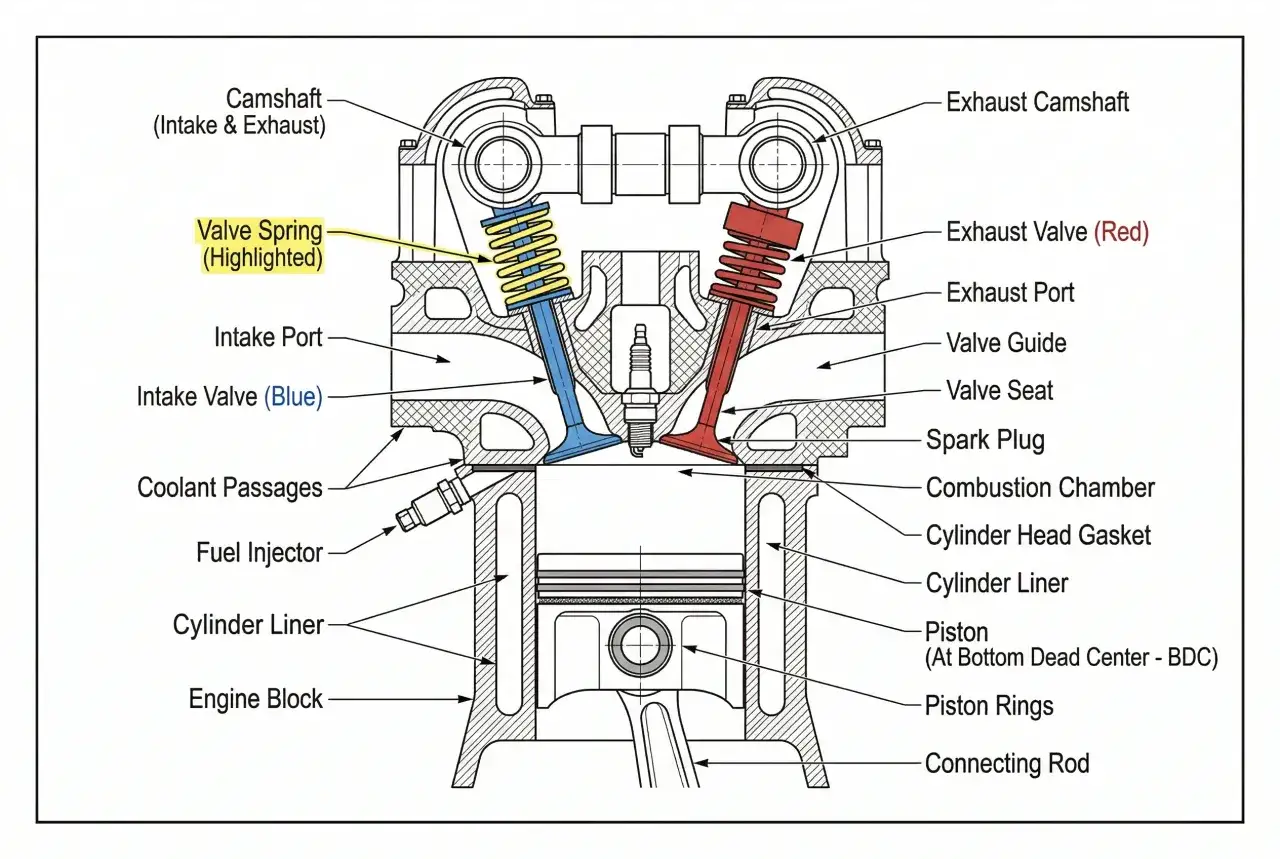

W 4T tłok nie pracuje w izolacji. Musi mieć właściwie ustawione wybrania pod zawory, odpowiednią stronę płaszcza i poprawne położenie sworznia, bo wszystkie te elementy wpływają na tarcie oraz bezpieczeństwo przy pracy na wysokich obrotach. Jeśli odwrócę tłok, ryzykuję nie tylko gorszą kulturę pracy, ale też zbyt mały luz między denkiem a zaworami.
To ważna różnica względem dwusuwu, gdzie orientację częściej dyktuje położenie okna wydechowego. W czterosuwie najczęściej decyduje geometria głowicy, układ zaworów i oznaczenie na denku, dlatego nigdy nie ustawiam tłoka „na pamięć”. Ja zaczynam od sprawdzenia samego tłoka, a dopiero później porównuję go z manualem. To prowadzi do pytania, jak odczytać znaki bez błędnej interpretacji.
Jak odczytać oznaczenia na tłoku i nie pomylić strony
Najpierw patrzę na denko, potem na wybrania pod zawory, a dopiero na końcu na to, co wydaje mi się logiczne po ułożeniu silnika w ramie. W praktyce spotyka się kilka typów oznaczeń i każdy z nich trzeba czytać w kontekście konkretnego silnika.
| Oznaczenie | Co zwykle oznacza | Jak to weryfikuję |
|---|---|---|
| Strzałka | Najczęściej stronę wydechu | Porównuję ją z manualem i układem kolektora |
| Kropka lub nacięcie | Czasem stronę rozrządu albo przodu silnika | Nie zgaduję, tylko sprawdzam dokumentację producenta |
| IN, EXH, INT, EX | Stronę zaworów ssących i wydechowych | Dopasowuję wybrania do głowicy |
| Wersja prawa lub lewa | Lustrzaną orientację pod konkretny układ zaworów | Porównuję komplet z cylindrem i zaworami |
W wytycznych Wossnera widać właśnie taki miks oznaczeń: raz pojawia się strzałka dla strony wydechowej, innym razem kropka dla strony przedniej lub osprzętu, a w czterosuwach dodatkową wskazówką bywają same wybrania pod zawory. Dlatego nie przywiązuję się do jednego symbolu, tylko zawsze sprawdzam go względem konkretnego silnika. I jeszcze jedno: w motocyklu wydech nie musi być z przodu, więc nie wolno utożsamiać strzałki z położeniem pojazdu w garażu.
Jak montuję tłok 4T krok po kroku
Ustawienie tłoka
Zanim wsunę cylinder, ustawiam tłok tak, aby znak producenta był po właściwej stronie. Jeżeli denko ma wybrania pod zawory, porównuję je z głowicą jeszcze na stole, a nie już w ramie. To ostatni moment, żeby zauważyć, że zestaw nie pasuje do tej wersji silnika.
Pierścienie i sworzeń
Pierścienie zakładam zgodnie z ich oznaczeniem, a zamków nie ustawiam przypadkowo. W praktyce ważne jest też, żeby użyć nowych zabezpieczeń sworznia, bo stare potrafią puścić w najmniej odpowiednim momencie. Tłok i cylinder smaruję cienką warstwą czystego oleju silnikowego albo oleju montażowego.
- Sprawdzam, czy oznaczenia na pierścieniach są skierowane we właściwą stronę.
- Nie ustawiam zamków wszystkich pierścieni w jednej linii.
- Nie wciskam sworznia na siłę, jeśli element nie wchodzi gładko.
- Jeśli używam opaski do pierścieni, pilnuję, żeby nie zniekształcić pakietu.
Przeczytaj również: Autostrada A2 do Poznania: Opłaty, metody płatności i jak zaoszczędzić?
Wprowadzanie cylindra
Cylinder nasuwam prosto, bez szarpania. Jeśli pierścienie nie chcą wejść, nie dociskam ich śrubokrętem ani młotkiem, tylko zatrzymuję się i sprawdzam ułożenie zamków. Dobra praktyka jest prosta: element ma wejść pod kontrolą, a nie na siłę.Po takim montażu łatwo przejść do rozrządu, ale właśnie wtedy zaczynają się najdroższe pomyłki. Sam tłok może być ustawiony poprawnie, a silnik i tak nie będzie bezpieczny, jeśli ktoś zignoruje błędy na dalszym etapie składania.
Najczęstsze błędy, które kończą się ponownym rozbieraniem silnika
- Ustawianie każdej strzałki jako „wydech” bez sprawdzenia dokumentacji.
- Montaż tłoka odwrotnie do wybrania pod zawory.
- Pomylenie prawej i lewej wersji tłoka w silniku wielozaworowym.
- Zła kolejność pierścieni albo przypadkowe ustawienie zamków.
- Użycie starych zabezpieczeń sworznia.
- Dociąganie cylindra na siłę i łamanie pierścieni.
Najgroźniejszy błąd to złożenie tłoka poprawnie, ale później ustawienie rozrządu „na oko”. W 4T te dwa tematy są połączone, bo źle ustawione wałki potrafią doprowadzić do kontaktu zaworu z tłokiem nawet wtedy, gdy sam tłok siedzi we właściwej pozycji. Dlatego po montażu tłoka nie kończę pracy, tylko sprawdzam jeszcze cały układ pracy zaworów.
Dlaczego sama strzałka nie zawsze wystarcza
W wielu silnikach znak jest prosty, ale nie każdy zestaw tak działa. W konstrukcjach o asymetrycznych wybraniach, wielozaworowych głowicach lub nietypowym prowadzeniu napędu rozrządu sam symbol bez porównania z manualem może wprowadzić w błąd. W praktyce liczy się nie tylko znak, ale też kształt spódnicy, położenie sworznia i to, po której stronie tłok ma większe wybrania.
W materiałach Wossnera dla wybranych czterosuwów pojawia się przykład kontroli luzu zawór-tłok na poziomie około 1,5-2,0 mm po stronie ssącej i 2,0-2,5 mm po stronie wydechowej, mierzonej zwykle w okolicy ±10° od GMP, czyli górnego martwego punktu. To nie jest wartość uniwersalna, ale dobrze pokazuje, jak mały bywa margines bezpieczeństwa. Jeśli cylinder, głowica i tłok nie pochodzą z jednego kompletu, kontrola na sucho staje się obowiązkowa.
Gdy mam wątpliwość, nie zakładam, że „na pewno będzie dobrze”. Sprawdzam wszystko jeszcze raz, bo w czterosuwie jeden źle odczytany znak potrafi zniszczyć więcej niż sam tłok.
Co sprawdzam przed pierwszym odpaleniem czterosuwa
- Obracam wałem ręcznie co najmniej dwa pełne obroty.
- Sprawdzam, czy nie ma twardego punktu ani ocierania.
- Kontroluję luz zaworowy zgodnie z instrukcją silnika.
- Upewniam się, że pierścienie pracują swobodnie, a zabezpieczenia sworznia są osadzone równo.
- Patrzę, czy w kanałach i na denku nie zostały opiłki, kurz albo resztki uszczelek.
W jednym z zestawów Athena dla konkretnego silnika podano luz zaworowy na poziomie 0,10-0,15 mm dla ssania i 0,13-0,18 mm dla wydechu, co dobrze pokazuje, że takie wartości trzeba brać z dokumentacji konkretnej jednostki, a nie z pamięci. Gdy mam choć cień wątpliwości, zatrzymuję się przed pierwszym uruchomieniem i wracam do manuala, bo jeden błąd przy składaniu góry silnika jest droższy niż dodatkowe 10 minut kontroli. Właśnie dlatego najbezpieczniejsza zasada brzmi prosto: znak na tłoku ma odpowiadać konkretnej konstrukcji, a nie ogólnemu przyzwyczajeniu z innego motocykla.
