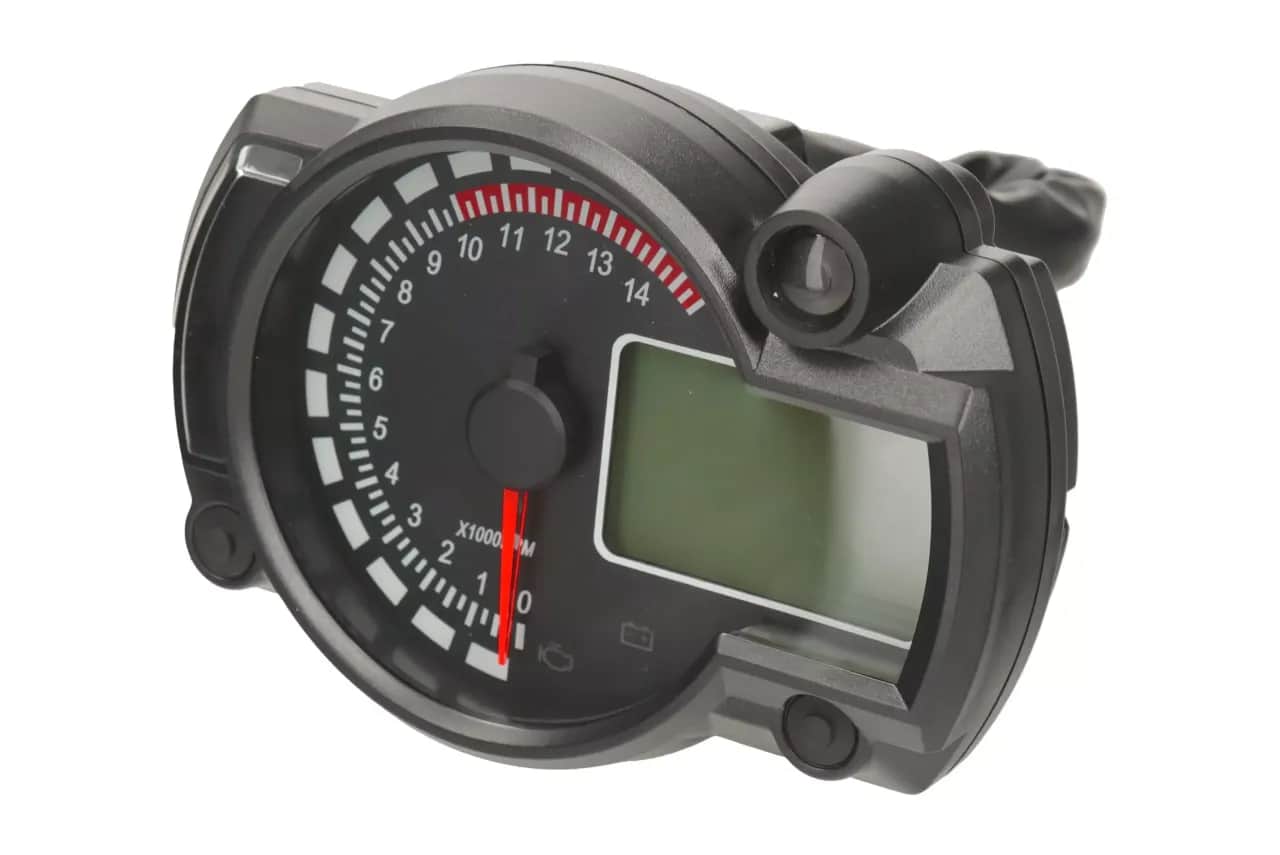

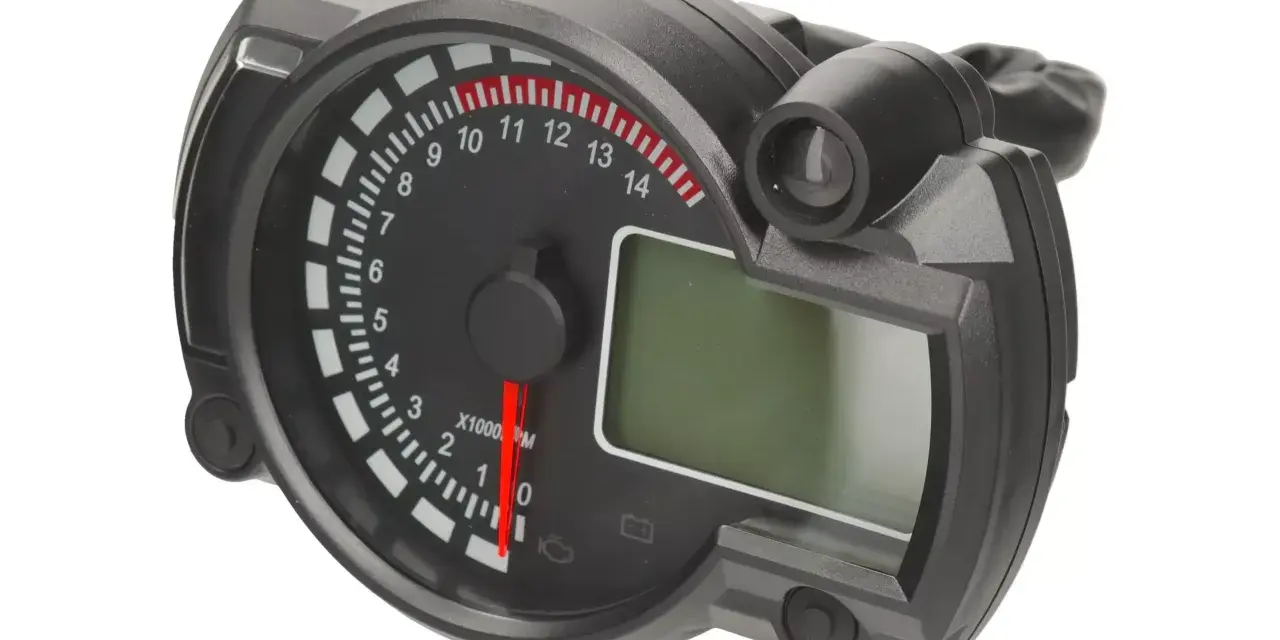

Uniwersalny licznik motocyklowy: Podłącz i skalibruj krok po kroku

Ten poradnik krok po kroku przeprowadzi Cię przez proces montażu i konfiguracji uniwersalnego licznika motocyklowego. Dowiesz się, jak prawidłowo podłączyć urządzenie, skalibrować je i rozwiązać najczęstsze problemy, aby cieszyć się precyzyjnymi wskazaniami na drodze. Z mojego doświadczenia wiem, że samodzielne podłączenie licznika to satysfakcjonujące zadanie, które jest w zasięgu każdego majsterkowicza, pod warunkiem, że podejdzie się do niego metodycznie.

Niezbędnik mechanika: Kompletna lista narzędzi i materiałów

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Dobrze przygotowany warsztat to podstawa sukcesu. Oto lista, którą zawsze polecam:

• Zestaw kluczy (płaskich, nasadowych) i śrubokrętów (płaskich i krzyżakowych) do demontażu owiewek i mocowania licznika.
• Multimetr cyfrowy absolutnie kluczowe narzędzie do identyfikacji przewodów w instalacji motocykla. Bez niego praca będzie znacznie trudniejsza i ryzykowna.
• Ściągaczki do izolacji do precyzyjnego usuwania izolacji z przewodów.
• Lutownica, cyna i kalafonia jeśli planujesz trwałe połączenia przewodów. To moja preferowana metoda, zapewniająca najlepszą jakość.
• Szybkozłączki elektryczne (np. typu Scotchlok) lub złączki zaciskowe alternatywa dla lutowania, choć osobiście zawsze stawiam na lutowanie dla pewności połączenia.
• Taśma izolacyjna (najlepiej dobrej jakości, np. tekstylna) lub koszulki termokurczliwe do zabezpieczania połączeń.
• Opaski zaciskowe (trytytki) do estetycznego ułożenia i zabezpieczenia przewodów.
• Nóż monterski lub skalpel do precyzyjnych prac z przewodami.
• Zestaw kluczy imbusowych często potrzebne do mocowania elementów.
• Marker lub kreda do zaznaczania punktów na oponie podczas kalibracji.

Bezpieczeństwo przede wszystkim: Jak przygotować motocykl do pracy?

Identyfikacja przewodów: Jak rozpoznać kable w motocyklu i liczniku?

To jest chyba najbardziej krytyczny etap całej operacji. Uniwersalne liczniki, choć wygodne, rzadko kiedy mają taką samą kolorystykę przewodów jak oryginalna instalacja motocykla. Dlatego nie możesz polegać na kolorach, a musisz zidentyfikować funkcję każdego kabla. W liczniku uniwersalnym zazwyczaj znajdziesz przewody do zasilania stałego (podtrzymanie pamięci, zegar), zasilania po stacyjce (główne zasilanie licznika), masy, sygnału obrotomierza, sygnałów kierunkowskazów (lewy i prawy), kontrolki świateł drogowych, kontrolki biegu jałowego (luzu), wskaźnika poziomu paliwa oraz przewody od czujnika prędkości. Kluczem jest zrozumienie, co który przewód w motocyklu robi, a następnie dopasowanie go do odpowiedniego przewodu licznika.

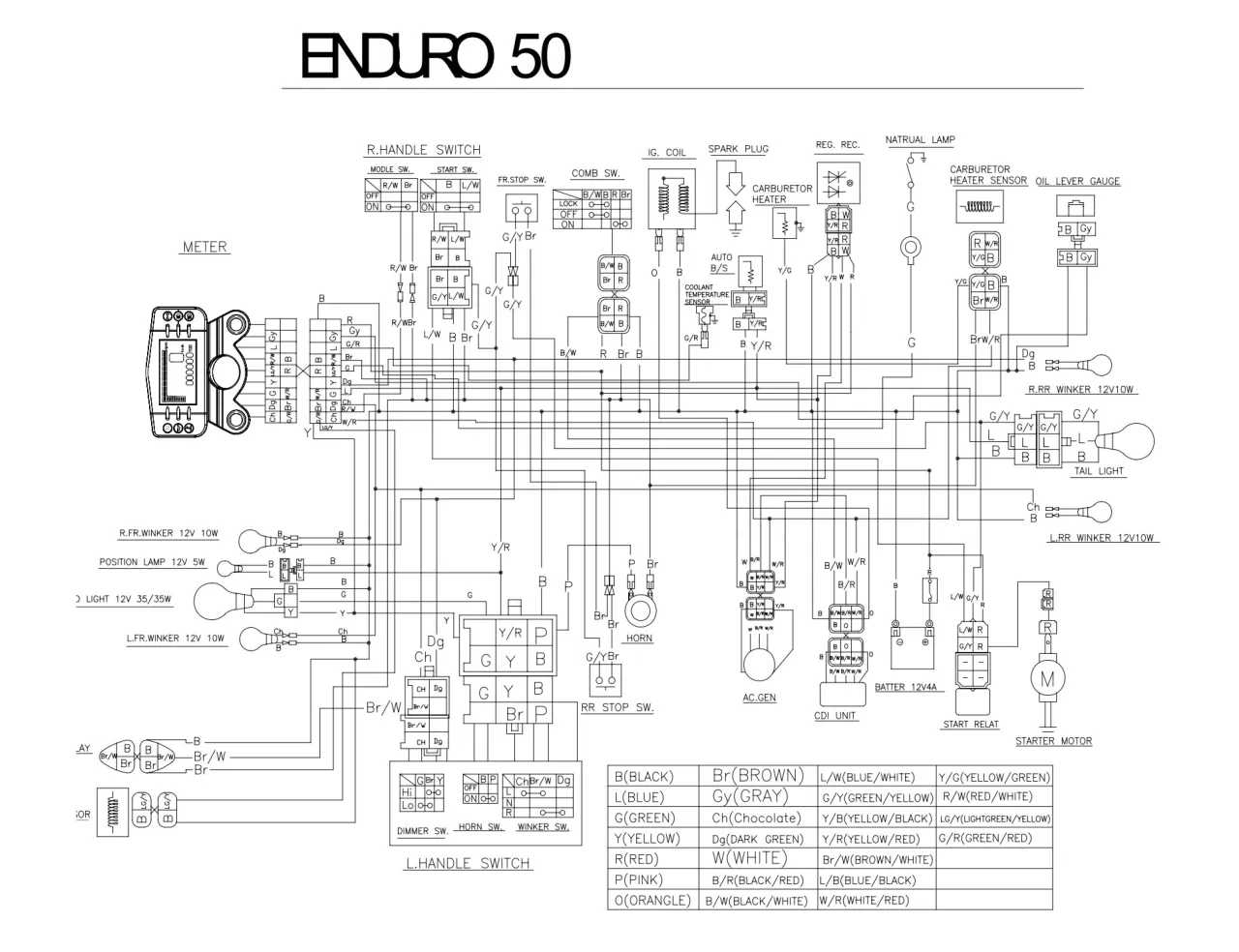

Zrozumieć schemat: Uniwersalna legenda kolorów kabli w licznikach

Jak wspomniałem, uniwersalne liczniki rzadko mają identyczną kolorystykę przewodów jak fabryczna instalacja motocykla. Dlatego nie możesz polegać na kolorach, a musisz zidentyfikować funkcję każdego kabla. Typowe przewody do zidentyfikowania w uniwersalnym liczniku to:

• Zasilanie stałe (+12V, podtrzymanie pamięci): Zazwyczaj czerwony lub pomarańczowy.
• Zasilanie po stacyjce (+12V): Zazwyczaj brązowy, czarny lub czerwony z paskiem.
• Masa (GND): Zazwyczaj czarny lub zielony.
• Sygnał obrotomierza (RPM): Zazwyczaj żółty, biały lub niebieski.
• Sygnał lewego kierunkowskazu: Zazwyczaj pomarańczowy lub zielony.
• Sygnał prawego kierunkowskazu: Zazwyczaj jasnoniebieski lub szary.
• Kontrolka świateł drogowych: Zazwyczaj niebieski.
• Kontrolka biegu jałowego (luzu): Zazwyczaj jasnozielony.
• Wskaźnik poziomu paliwa: Zazwyczaj żółty z paskiem lub niebieski z paskiem.
• Przewody od czujnika prędkości: Zazwyczaj trzy przewody (zasilanie, masa, sygnał).

Zawsze jednak sprawdź instrukcję dołączoną do Twojego licznika to ona jest najważniejszym źródłem informacji o kolorach i funkcjach przewodów konkretnego modelu!

Detektyw w garażu: Użycie multimetru do znalezienia właściwych przewodów krok po kroku (zasilanie, masa, sygnały)

Multimetr to Twój najlepszy przyjaciel na tym etapie. Oto jak go użyć do zidentyfikowania kluczowych przewodów w instalacji motocykla:

1. Znajdowanie masy (GND):
   • Ustaw multimetr na pomiar ciągłości (brzęczyk) lub oporności (Ω).
   • Jedną sondę multimetru przyłóż do ramy motocykla (goły metal) lub do ujemnej klemy akumulatora (jeśli jest podłączony, ale ja zalecam odłączony i korzystanie z ramy).
   • Drugą sondą dotykaj kolejnych przewodów w wiązce. Przewód, który pokaże bardzo niski opór lub spowoduje brzęczenie, to przewód masowy. Zazwyczaj jest to przewód w kolorze czarnym lub zielonym.
2. Lokalizowanie zasilania stałego (+12V z akumulatora, podtrzymanie pamięci):
   • Podłącz akumulator z powrotem (tylko na czas testów!).
   • Ustaw multimetr na pomiar napięcia DC (V=) w zakresie do 20V.
   • Jedną sondę przyłóż do masy (np. ramy).
   • Drugą sondą dotykaj przewodów w wiązce, gdy stacyjka jest wyłączona. Przewód, który pokaże napięcie około 12V, to stałe zasilanie. Będzie ono podtrzymywać pamięć licznika (przebieg, zegar).
3. Wykrywanie zasilania po stacyjce (+12V po włączeniu zapłonu):
   • Multimetr nadal ustawiony na pomiar napięcia DC.
   • Jedną sondę do masy.
   • Drugą sondą dotykaj przewodów. Włącz stacyjkę. Przewód, który pokaże napięcie około 12V po włączeniu stacyjki i straci je po wyłączeniu, to zasilanie po stacyjce.
4. Identyfikacja sygnałów kontrolek (kierunkowskazy, światła drogowe, luz):
   • Dla kontrolek (kierunkowskazy, światła drogowe, luz): Ustaw multimetr na pomiar napięcia DC. Jedną sondę do masy. Włącz dany kierunkowskaz, światła drogowe lub wrzuć luz. Szukaj przewodu, który pokaże napięcie 12V tylko wtedy, gdy dana kontrolka jest aktywna. Pamiętaj, że dla kierunkowskazów napięcie będzie pulsować.

Podłączenie elektryczne licznika: Instrukcja krok po kroku

Gdy już zidentyfikowałeś wszystkie przewody, czas na właściwe połączenia. Pamiętaj, aby każde połączenie było solidne i dobrze zaizolowane. To klucz do niezawodności i długowieczności Twojego nowego licznika.

Podstawa działania: Podłączenie zasilania stałego i po stacyjce dlaczego oba są ważne?

Prawidłowe podłączenie zasilania to fundament działania każdego elektronicznego urządzenia w motocyklu. W przypadku uniwersalnego licznika potrzebujesz dwóch rodzajów zasilania. Zasilanie stałe (+12V bezpośrednio z akumulatora) jest niezwykle ważne, ponieważ podtrzymuje ono pamięć licznika. Dzięki niemu Twój licznik zapamięta przebieg całkowity, ustawienia zegara czy przebiegi dzienne nawet po wyłączeniu zapłonu. Bez tego każde wyłączenie motocykla skutkowałoby resetowaniem tych danych. Zasilanie po stacyjce (+12V pojawiające się po włączeniu zapłonu) to z kolei główne zasilanie dla wszystkich funkcji licznika, które mają działać, gdy motocykl jest gotowy do jazdy. Podłącz te przewody zgodnie z instrukcją licznika i zidentyfikowanymi przewodami motocykla, najlepiej poprzez lutowanie i zabezpieczenie koszulkami termokurczliwymi lub solidnymi szybkozłączkami.

Sygnał życia silnika: Gdzie wpiąć przewód obrotomierza w silniku gaźnikowym, a gdzie przy wtrysku?

Podłączenie obrotomierza bywa często źródłem frustracji, ale z odpowiednią wiedzą staje się prostsze. W motocyklach gaźnikowych najczęściej sygnał obrotomierza pobiera się z przewodu niskiego napięcia cewki zapłonowej. Szukaj przewodu, który idzie od modułu zapłonowego do cewki, ale nie jest masą ani zasilaniem. To właśnie tam znajdziesz impulsy potrzebne licznikowi. W motocyklach z wtryskiem paliwa sprawa może być nieco bardziej skomplikowana. Najlepszym źródłem sygnału jest zazwyczaj komputer (ECU) motocykla, ale wymaga to dostępu do schematów elektrycznych konkretnego modelu, aby zidentyfikować odpowiedni pin. Alternatywnie, sygnał można próbować pobrać z czujnika położenia wału korbowego, ale to również wymaga precyzyjnej identyfikacji przewodów. Czasami, zwłaszcza w starszych motocyklach lub przy specyficznych licznikach, może być konieczne zastosowanie dodatkowego filtra sygnału lub rezystora, aby licznik poprawnie interpretował impulsy. Jeśli obrotomierz "wariuje", to jest to pierwszy kierunek poszukiwań.

Wszystko pod kontrolą: Jak prawidłowo podłączyć kontrolki kierunkowskazów, luzu i świateł drogowych?

Kontrolki to te małe światełka, które informują Cię o stanie motocykla, a ich poprawne podłączenie jest kluczowe dla bezpieczeństwa i komfortu. Przewody od kontrolek w liczniku (np. lewy kierunkowskaz, prawy kierunkowskaz, luz, światła drogowe) należy podłączyć do odpowiadających im sygnałów w instalacji motocykla. Pamiętaj, że większość kontrolek w motocyklu działa na zasadzie podania masy lub plusa. W uniwersalnych licznikach zazwyczaj podłącza się je do przewodów, na których pojawia się +12V, gdy dana funkcja jest aktywna. Użyj multimetru, aby potwierdzić, który przewód w instalacji motocykla odpowiada za którą kontrolkę. Połączenia wykonaj solidnie i zaizoluj.

Problem z kierunkowskazami? Proste rozwiązanie z diodami prostowniczymi

Częstym problemem, na który natykają się motocykliści po podłączeniu uniwersalnego licznika, jest jednoczesne miganie obu kierunkowskazów po włączeniu tylko jednego. Dzieje się tak, ponieważ wiele uniwersalnych liczników ma wspólną masę dla obu kontrolek kierunkowskazów, co powoduje zwarcie sygnałów. Rozwiązaniem tego problemu jest zastosowanie dwóch diod prostowniczych (np. 1N4007). Każda dioda powinna być wpięta szeregowo w przewód sygnałowy od lewego i prawego kierunkowskazu (strzałka na diodzie powinna wskazywać kierunek przepływu prądu do licznika). Dioda przepuszcza prąd tylko w jedną stronę, izolując sygnały i zapobiegając ich wzajemnemu wpływowi. To proste i skuteczne rozwiązanie, które sam często stosuję.

Wskaźnik paliwa jak sprawdzić kompatybilność i co zrobić, gdy nie działa?

Wskaźnik poziomu paliwa to element, który często sprawia kłopoty przy uniwersalnych licznikach. Głównym powodem jest to, że czujniki paliwa w różnych motocyklach mają różną oporność (rezystancję) w zależności od poziomu paliwa. Uniwersalny licznik jest zaprogramowany na konkretny zakres oporności (np. 0-100 Ohm, 0-500 Ohm, 100-500 Ohm itp.). Jeśli czujnik w Twoim motocyklu działa w innym zakresie, licznik może pokazywać ciągle pełny lub pusty zbiornik, albo błędne wartości. Niestety, często jedynym rozwiązaniem jest sprawdzenie w specyfikacji licznika i motocykla, czy są one kompatybilne. Jeśli nie są, a licznik nie oferuje opcji kalibracji zakresu, możesz być zmuszony zaakceptować brak tej funkcji lub poszukać zewnętrznego modułu konwertującego sygnał, co jednak rzadko jest opłacalne. Czasami producenci liczników oferują adaptery, ale to rzadkość.

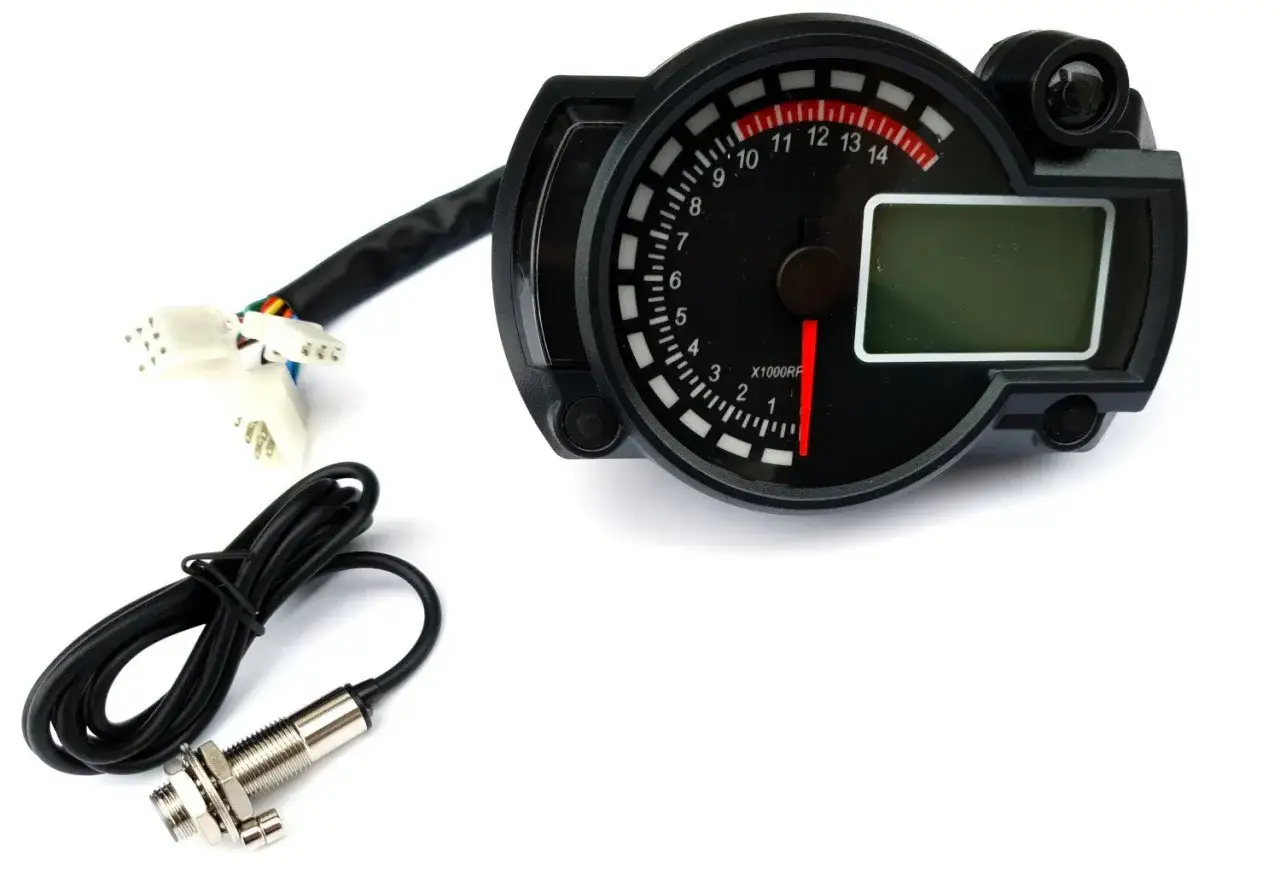

Czujnik prędkości: Montaż i konfiguracja dla precyzyjnego pomiaru

Poprawny montaż czujnika prędkości to gwarancja, że Twój nowy licznik będzie wskazywał prędkość dokładnie. To nie jest skomplikowane, ale wymaga precyzji.

Gdzie zamontować czujnik i magnesy, by uzyskać dokładny odczyt?

Większość uniwersalnych liczników korzysta z czujnika magnetycznego, czyli kontaktronu, oraz małych magnesów. Czujnik najlepiej zamontować na stałym elemencie zawieszenia (np. na mocowaniu zacisku hamulcowego lub specjalnym uchwycie) w pobliżu tarczy hamulcowej lub koła zębatego napędu. Magnesy z kolei montuje się na obracającym się elemencie najczęściej na tarczy hamulcowej za pomocą dołączonych śrub lub specjalnych uchwytów. Ważne jest, aby magnesy były rozmieszczone równomiernie (jeśli używasz więcej niż jednego) i aby czujnik znajdował się na ich drodze. Upewnij się, że czujnik jest stabilnie zamocowany i nie ma ryzyka jego przesunięcia lub uszkodzenia podczas jazdy.

Idealna odległość: Jak ustawić czujnik względem magnesu?

Kluczowym elementem dla prawidłowego działania prędkościomierza jest zachowanie odpowiedniej odległości między czujnikiem a magnesem. Zazwyczaj producenci zalecają odległość od 1 do 5 milimetrów. Zbyt duża odległość może skutkować brakiem odczytu, natomiast zbyt mała grozi kontaktem i uszkodzeniem. Po zamontowaniu czujnika i magnesów, ręcznie obróć kołem i sprawdź, czy magnesy przechodzą blisko czujnika, ale go nie dotykają. Jeśli Twój licznik ma funkcję testu czujnika, użyj jej, aby upewnić się, że impulsy są zliczane poprawnie.

Pierwsze uruchomienie i kalibracja: Klucz do prawidłowego działania

Po podłączeniu wszystkiego i zamontowaniu czujnika, przyszedł czas na ożywienie licznika i jego kalibrację. To moment, w którym Twój motocykl zacznie "rozmawiać" z nowym urządzeniem.

Jak dokładnie zmierzyć i wprowadzić obwód koła? Prosta metoda na precyzyjny pomiar

Prawidłowy pomiar obwodu koła to podstawa dokładnych wskazań prędkościomierza. Oto prosta i precyzyjna metoda:

1. Przygotuj motocykl: Ustaw motocykl na równej powierzchni. Upewnij się, że opony są napompowane do prawidłowego ciśnienia, ponieważ wpływa to na obwód.
2. Zaznacz punkt na oponie i podłożu: Zrób wyraźną kreskę kredą lub markerem na spodzie opony (w miejscu styku z podłożem) oraz dokładnie naprzeciwko niej na podłożu.
3. Przejedź jeden pełny obrót koła: Powoli pchaj motocykl do przodu, aż koło wykona dokładnie jeden pełny obrót, a zaznaczony punkt na oponie ponownie znajdzie się na dole.
4. Zaznacz drugi punkt na podłożu: Zrób kolejną kreskę na podłożu w miejscu, gdzie opona ponownie styka się z gruntem.
5. Zmierz odległość: Zmierz odległość między dwoma kreskami na podłożu. To jest dokładny obwód Twojego koła.
6. Wprowadź wartość do licznika: Zazwyczaj licznik wymaga wprowadzenia tej wartości w milimetrach. Jeśli zmierzyłeś w centymetrach, pomnóż przez 10. Na przykład, jeśli obwód wynosi 198 cm, wprowadź 1980 mm.

Konfiguracja obrotomierza: Ustawienie liczby cylindrów i typu silnika (2T/4T)

Aby obrotomierz działał poprawnie, musisz poinformować licznik, z jakim silnikiem ma do czynienia. W menu ustawień licznika znajdziesz opcje konfiguracji liczby cylindrów (np. 1, 2, 4) oraz typu silnika (dwusuwowy 2T / czterosuwowy 4T). Prawidłowe ustawienie tych parametrów jest kluczowe, ponieważ różne silniki generują inną liczbę impulsów na obrót wału korbowego. Błędne ustawienie spowoduje, że obrotomierz będzie wskazywał zawyżone lub zaniżone wartości. Sprawdź w instrukcji swojego motocykla, ile ma cylindrów i czy jest to silnik 2T czy 4T, a następnie wprowadź te dane do licznika.

Test diagnostyczny: Sprawdzenie wszystkich funkcji przed pierwszą jazdą

Zanim wyruszysz w drogę, poświęć chwilę na dokładne sprawdzenie wszystkich funkcji nowego licznika. Lepiej wykryć ewentualne problemy w garażu niż na drodze:

• Kontrolki: Włącz każdy kierunkowskaz, światła drogowe, wrzuć luz. Upewnij się, że wszystkie kontrolki zapalają się i gasną prawidłowo.
• Prędkościomierz: Pchaj motocykl lub podnieś koło napędowe i obróć je. Sprawdź, czy prędkościomierz reaguje i wskazuje prędkość (nawet jeśli to tylko kilka km/h).
• Obrotomierz: Uruchom silnik na biegu jałowym. Obrotomierz powinien wskazywać stabilne obroty. Delikatnie dodaj gazu i obserwuj, czy wskazania rosną płynnie.
• Wskaźnik paliwa: Jeśli podłączyłeś wskaźnik paliwa, sprawdź, czy pokazuje prawidłowy poziom (np. po zatankowaniu).
• Zegar i przebieg: Sprawdź, czy zegar działa i czy licznik przebiegu dziennego (trip) oraz całkowitego (ODO) wyświetlają się poprawnie.

Rozwiązywanie problemów: Co zrobić, gdy coś nie działa?

Nawet przy największej staranności, czasami pojawiają się problemy. Nie panikuj! Wiele z nich ma proste rozwiązania.

Prędkościomierz oszukuje? Sprawdź te trzy rzeczy

Jeśli Twój prędkościomierz wskazuje błędne wartości, najczęściej przyczyną jest jeden z tych trzech czynników:

• Zła kalibracja (nieprawidłowo zmierzony lub wprowadzony obwód koła): To najczęstsza przyczyna. Wróć do sekcji o mierzeniu obwodu koła i wykonaj pomiar ponownie, bardzo precyzyjnie. Upewnij się, że wartość została wprowadzona do licznika w odpowiednich jednostkach (zazwyczaj milimetrach).
• Nieprawidłowy montaż czujnika lub magnesów: Sprawdź odległość między czujnikiem a magnesem. Upewnij się, że czujnik jest stabilnie zamocowany i magnesy przechodzą blisko niego, ale nie dotykają. Czasami wystarczy delikatne przesunięcie czujnika o milimetr, aby poprawić odczyt.
• Uszkodzony czujnik lub przewód: Jeśli powyższe kroki nie pomogły, sprawdź ciągłość przewodów od czujnika do licznika za pomocą multimetru. Upewnij się, że nie ma przetarć ani zwarć. W skrajnych przypadkach sam czujnik może być uszkodzony i wymagać wymiany.

Obrotomierz "wariuje" lub nie działa? Oto potencjalne przyczyny i naprawy

Problemy z obrotomierzem potrafią być irytujące. Oto najczęstsze przyczyny i sposoby ich rozwiązania:

• Złe źródło sygnału: Upewnij się, że sygnał obrotomierza jest pobierany z właściwego miejsca (cewka zapłonowa w gaźnikowcach, ECU/czujnik wału w wtryskach). Jeśli sygnał jest zbyt słaby lub zbyt "brudny", licznik może go źle interpretować. Spróbuj podłączyć się do innego punktu, jeśli to możliwe.
• Zakłócenia w instalacji elektrycznej: Czasami inne elementy elektryczne motocykla (np. regulator napięcia, świece) mogą generować zakłócenia. Spróbuj poprowadzić przewód obrotomierza z dala od innych źródeł zakłóceń. W niektórych przypadkach pomaga zastosowanie filtra sygnału (np. kondensatora) lub rezystora, który "wygładzi" sygnał.
• Brak kompatybilności licznika z sygnałem silnika: Niektóre liczniki są bardzo wrażliwe na rodzaj sygnału. Sprawdź w instrukcji licznika, czy oferuje on różne tryby pracy obrotomierza (np. dla różnych typów cewek, systemów zapłonowych). Może być konieczne eksperymentowanie z ustawieniami lub, w rzadkich przypadkach, licznik może po prostu nie być w pełni kompatybilny z Twoim motocyklem.
