Montaż kierunkowskazów LED kusi nowocześniejszym wyglądem i szybszą reakcją światła, ale w praktyce bardzo szybko wychodzą dwa problemy: zbyt szybkie miganie oraz ryzyko przegrzania źle dobranego opornika. Poniżej pokazuję, jak dobrać rezystor, jak wpiąć go w instalację, gdzie go zamocować i kiedy lepiej wybrać przerywacz LED zamiast dokładania obciążenia. Dorzucam też najważniejsze zasady wynikające z polskich przepisów, bo sama poprawa efektu wizualnego nie wystarczy, jeśli światła mają działać niezgodnie z wymaganiami.
Najważniejsze rzeczy, które musisz wiedzieć przed montażem
- Rezystor wpina się równolegle do obwodu kierunkowskazu, a nie szeregowo.
- Najczęściej stosuje się oporniki 6-10 Ω o mocy 25-50 W, przy czym większy zapas mocy zwykle pracuje bezpieczniej.
- Rezystor mocno się nagrzewa, więc powinien trafić na metalowy element, z dala od plastiku i wiązki przewodów.
- Jeżeli auto ma prostą, wymienialną kostkę przerywacza, przerywacz LED bywa lepszym rozwiązaniem niż opornik.
- Sam rezystor nie naprawi lampy bez homologacji, złej barwy światła ani źle ustawionego montażu.
- Po instalacji trzeba sprawdzić obie strony, światła awaryjne i temperaturę elementu po kilku minutach pracy.
Dlaczego LED-y migają za szybko i co robi tu rezystor
W klasycznej instalacji przerywacz lub moduł sterujący oczekuje określonego poboru prądu. LED-y zużywają go dużo mniej niż żarówka, więc układ interpretuje to jako spaloną żarówkę i przyspiesza miganie. Ten objaw, zwany potocznie hyperflash, nie jest drobiazgiem kosmetycznym. W ruchu drogowym sygnał staje się mniej czytelny, a w nowocześniejszych autach może dojść jeszcze kontrolka błędu albo komunikat na desce.
Rezystor działa jak sztuczne obciążenie. Nie poprawia samej lampy, tylko sprawia, że układ sterujący widzi pobór bardziej zbliżony do żarówki. Ja traktuję to jako praktyczne obejście, a nie idealne rozwiązanie, bo dodatkowo zamienia część energii w ciepło. To właśnie dlatego tak ważne jest zarówno dobranie parametrów, jak i sensowny montaż.
Jak dobrać rezystor do swojej instalacji
Najprostsza odpowiedź brzmi: dobieram rezystor tak, aby obciążenie obwodu wróciło do poziomu akceptowanego przez przerywacz lub moduł nadzoru. W praktyce na rynku najczęściej spotkasz oporniki 6-10 Ω, a przy instalacjach 12 V sensowny zakres mocy to zwykle 25-50 W. W ciężarówkach i autobusach z instalacją 24 V nie przenosiłbym tych wartości 1:1, bo napięcie zmienia całe obciążenie i ilość wydzielanego ciepła.
| Parametr | Co to oznacza w praktyce | Moja uwaga |
|---|---|---|
| 6 Ω | Silniejsze obciążenie, częsty wybór przy typowych problemach z szybkim miganiem | Działa skutecznie, ale mocno grzeje |
| 8 Ω | Nieco lżejsze obciążenie | Bywa wystarczające, gdy hyperflash nie jest bardzo agresywny |
| 10 Ω | Najmniejsze dodatkowe obciążenie z tej grupy | Czasem za słabe, jeśli elektronika mocno pilnuje poboru prądu |
| 25 W | Minimalny praktyczny zapas mocy w wielu zestawach | Wymaga dobrego chłodzenia i nie lubi ciasnych miejsc |
| 50 W | Lepszy margines bezpieczeństwa cieplnego | To wybór, który zwykle daje mi większy spokój przy montażu |
Przeczytaj również: Linia warunkowego zatrzymania - Gdzie stanąć i jak uniknąć błędów?
Moc rezystora ma znaczenie większe niż sama oporność
To ważny szczegół, który początkujący często pomijają. Im mniejsza oporność, tym większy prąd popłynie przez rezystor i tym więcej ciepła się na nim wydzieli. Przy instalacji 12 V i realnym napięciu ładowania rzędu 13,8-14,4 V opornik 6 Ω potrafi oddawać już ponad 30 W ciepła, więc zestaw 25 W pracuje na granicy komfortu. Ja przy montażu w samochodzie lub motocyklu zwykle wolę zostawić zapas, zamiast liczyć na to, że „jakoś wytrzyma”.
Jeśli po montażu kierunkowskaz nadal miga za szybko, problemem nie zawsze jest sam LED. Czasem przerywacz jest bardziej czuły, czasem obwód ma inny pobór niż zakładał producent, a czasem trzeba przejść na inny sposób rozwiązania problemu. I właśnie o tym jest następna sekcja.

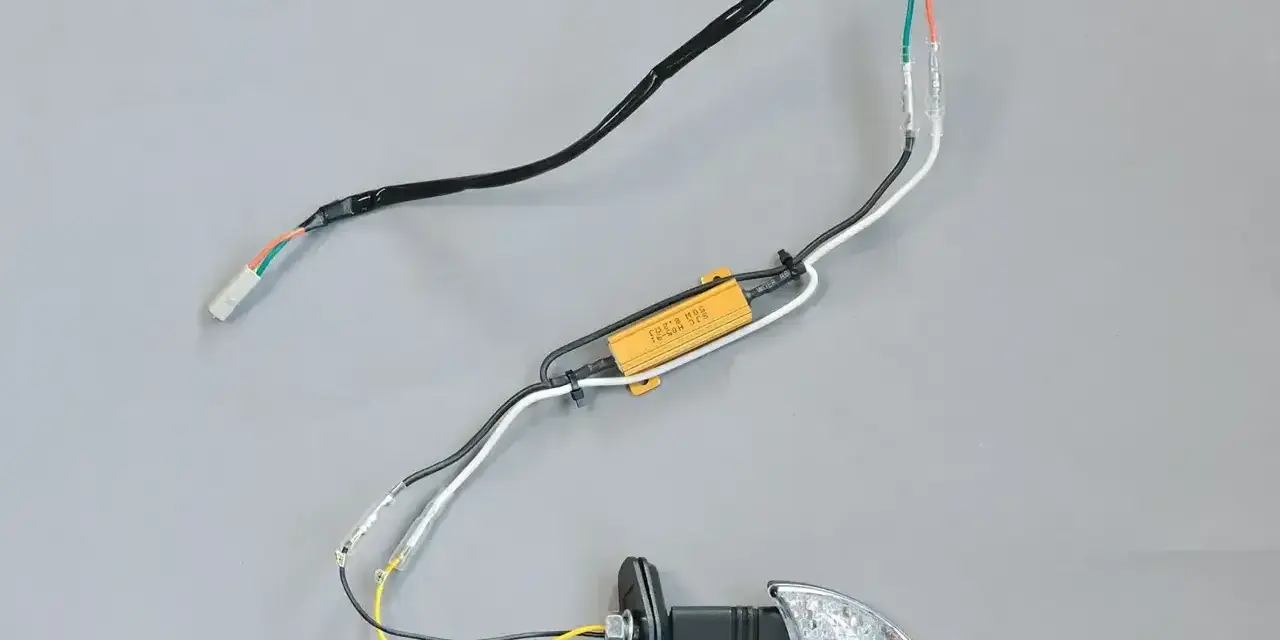

Jak podłączyć rezystor krok po kroku
Najważniejsza zasada jest jedna: rezystor wpinam równolegle do obwodu kierunkowskazu, a nie w szereg. Czyli nie przerywam zasilania lampy, tylko dokładam obok niej drugą ścieżkę, która dociąża instalację. Rezystor nie ma biegunowości, więc sam element nie wymaga ustawiania „w dobrą stronę”, ale przewody trzeba już wpiąć w odpowiednie miejsca.
- Wyłącz zapłon i, jeśli to możliwe, odłącz akumulator.
- Zidentyfikuj przewód zasilający kierunkowskaz danej strony oraz masę.
- Podłącz jeden przewód rezystora do plusa kierunkowskazu, a drugi do masy pojazdu.
- Zabezpiecz połączenia lutem, zaciskami lub porządnymi złączkami, a następnie użyj koszulki termokurczliwej.
- Przykręć rezystor do metalowego elementu nadwozia, ramy albo wspornika.
- Sprawdź działanie lewej i prawej strony oraz świateł awaryjnych.
W wielu samochodach i motocyklach wystarcza po jednym rezystorze na stronę, ale nie traktuję tego jako dogmatu. Jeśli układ jest rozdzielony albo zestaw lamp ma nietypowy pobór prądu, patrzę na schemat konkretnego pojazdu albo samego kompletu LED. Tu właśnie widać różnicę między szybką prowizorką a montażem, który ma działać długo i bez nerwów.
Gdzie zamontować opornik, żeby nie narobić szkód
Rezystor do kierunkowskazów LED potrafi działać jak mała grzałka. To nie jest metafora, tylko realny efekt uboczny. Dlatego nie przyklejam go taśmą do plastiku, nie chowam w ciasnej wiązce i nie opieram o elementy, które mogą się stopić. W praktyce szukam miejsca na metalu, z odrobiną przewiewu i bez kontaktu z materiałami wrażliwymi na temperaturę.
- Dobre miejsca to metalowa belka, wspornik, rama albo blacha przy lampie.
- Złe miejsca to obudowa z tworzywa, ciasna wnęka bez wentylacji i okolica, gdzie przewody dotykają gorącego korpusu.
- Dobrą praktyką jest zostawienie kilku centymetrów luzu od izolacji przewodów i zabezpieczenie połączeń przed wilgocią.
- Nie warto oszczędzać na mocowaniu, bo luźny rezystor potrafi uszkodzić instalację albo obudowę podczas jazdy.
Jeśli po kilku minutach pracy nie da się go dotknąć bez ryzyka poparzenia, to akurat normalne. Nie jest to jednak sygnał, żeby wsadzić go głębiej w plastik. To sygnał, że trzeba dać mu lepsze warunki pracy albo wybrać inne rozwiązanie. I tu wchodzimy w temat przepisów oraz homologacji.
Co mówi prawo w Polsce o kierunkowskazach LED
W polskich przepisach kluczowe są trzy rzeczy: kierunkowskaz ma sygnalizować manewr z wyprzedzeniem, ma migać równomiernie i ma być czytelny dla innych uczestników ruchu. Techniczne warunki pojazdów przewidują m.in. częstotliwość 90 ± 30 cykli na minutę oraz to, że wszystkie kierunkowskazy po jednej stronie mają pracować w jednej fazie. W praktyce oznacza to tyle, że jeśli po montażu LED-ów zostaje szybkie miganie, nie załatwiasz sprawy „na oko”, tylko doprowadzasz instalację do stanu zgodnego z wymaganiami.
Równie ważna jest barwa i homologacja. W Polsce nie broni się samych LED-ów, tylko rozwiązań, które są źle dobrane, nieczytelne albo niezgodne z lampą jako zespołem. Jeżeli zmieniasz tylny kierunkowskaz na lampę o innej barwie albo montujesz przypadkowy klosz bez homologacji, rezystor nie zrobi z tego legalnego układu. Z mojego punktu widzenia to jedna z najczęstszych pomyłek: ludzie próbują naprawić prawną albo konstrukcyjną niezgodność samym opornikiem, a to po prostu nie działa.
Na przeglądzie i przy kontroli liczy się czytelność sygnału, poprawna barwa, działanie obu stron oraz brak oczywistej fuszerki w montażu. Dlatego przy przeróbkach zawsze zaczynam od pytania, czy problemem jest tylko obciążenie, czy może cały zestaw lamp został dobrany nie do tego pojazdu, co trzeba.
Rezystor, przerywacz czy kodowanie modułu
Ja nie traktuję rezystora jako jedynej odpowiedzi. To dobry sposób, gdy chcesz szybko opanować problem z hyperflashem, ale nie zawsze jest to najczystsze rozwiązanie. Jeśli pojazd ma wymienialny przerywacz, często lepiej podmienić go na wersję przystosowaną do LED. W nowszych autach sensowne bywa też kodowanie modułu albo użycie lamp zaprojektowanych pod konkretny model.
| Rozwiązanie | Plusy | Minusy | Kiedy wybieram |
|---|---|---|---|
| Rezystor | Prosty montaż, niski koszt wejścia, szybki efekt | Grzeje się, zwiększa pobór prądu, wymaga miejsca | Gdy chcę naprawić szybkie miganie bez większej ingerencji |
| Przerywacz LED | Nie generuje dodatkowego ciepła, porządkuje pracę instalacji | Nie każdy model ma łatwo wymienialny przerywacz | Gdy układ pozwala na prostą wymianę modułu |
| Kodowanie lub moduł CAN | Najbardziej „czyste” podejście w nowoczesnych autach | Wymaga wiedzy, sprzętu albo serwisu | Gdy elektronika auta sama pilnuje obciążenia |
Jeżeli masz sekwencyjne kierunkowskazy LED, sytuacja bywa jeszcze bardziej złożona. Tam problem nie zawsze leży w samym poborze prądu, tylko w sterowaniu animacją. Wtedy rezystor może pomóc tylko częściowo albo w ogóle nie rozwiązać sprawy. Właśnie dlatego przed zakupem opornika warto wiedzieć, z jakim układem ma się do czynienia.
Najczęstsze błędy, które widzę przy takim montażu
- Montowanie rezystora szeregowo zamiast równolegle.
- Za mała moc elementu, przez co opornik przegrzewa się już po krótkiej jeździe.
- Przyklejenie go do plastiku albo schowanie w ciasnej przestrzeni bez odprowadzania ciepła.
- Zastąpienie naprawy instalacji samym rezystorem, mimo że problem leży w homologacji lub złym sterowniku.
- Mieszanie lewego i prawego obwodu, co prowadzi do dziwnych objawów przy awaryjnych lub przyczepie.
- Brak porządnego zabezpieczenia połączeń, które potem łapią wilgoć i korozję.
Jeśli miałbym wskazać jeden błąd, który robi największą różnicę w praktyce, to byłoby właśnie niedoszacowanie ciepła. Ludzie kupują tani opornik, montują go „na szybko” i dopiero po tygodniu zaczynają szukać stopionego plastiku albo nadpalonej izolacji. To jest niepotrzebne ryzyko, bo kilka minut więcej przy montażu zwykle rozwiązuje sprawę na lata.
Co sprawdzić po montażu, zanim ruszysz w trasę
Po założeniu rezystora nie kończę pracy po samym zgaśnięciu kontrolki błędu. Sprawdzam lewy kierunkowskaz, prawy kierunkowskaz i światła awaryjne. Potem zostawiam układ na kilka minut i oceniam, czy rezystor nie grzeje otoczenia bardziej, niż powinien. Nie dotykam go od razu ręką, bo to prosta droga do poparzenia, ale sprawdzam, czy nie ma zapachu topiącego się tworzywa i czy nic nie styka się z gorącą obudową.
- Sprawdź, czy miganie wróciło do równomiernego tempa.
- Upewnij się, że obie strony pracują niezależnie i poprawnie na światłach awaryjnych.
- Skontroluj, czy po kilku minutach nie pojawia się nadmierny zapach ciepła lub topienia.
- Zweryfikuj, czy przewody nie ocierają o ostry element i czy izolacja jest zamknięta termokurczem albo dobrym złączem.
Jeśli po tych testach wszystko działa czysto, masz zrobione to tak, jak trzeba. A jeśli cokolwiek nadal budzi wątpliwości, lepiej poprawić instalację od razu niż wracać do niej po pierwszym dłuższym wyjeździe. W przeróbkach oświetlenia właśnie takie drobiazgi decydują o tym, czy efekt będzie trwały, czy tylko chwilowo „wyglądający dobrze”.
Jeśli chcesz zrobić to raz i bez wracania do problemu
Najrozsądniejsze podejście jest proste: najpierw sprawdź, czy w Twoim pojeździe da się zastosować przerywacz LED albo kodowanie modułu, a dopiero potem sięgaj po rezystor. Jeśli wybierasz opornik, montuj go równolegle, daj mu odpowiednią moc i przykręć do metalu. To właśnie te trzy rzeczy najczęściej decydują o tym, czy instalacja będzie działać spokojnie, czy zacznie sprawiać problemy po kilku dniach.
W praktyce najwięcej zyskujesz nie na samym „gaszeniu hyperflashu”, tylko na tym, że cała przeróbka pozostaje czytelna, bezpieczna i zgodna z wymaganiami drogowymi. I to jest najlepszy test jakości takiego montażu: jeśli po zakończeniu pracy nie masz wrażenia prowizorki, tylko poprawnie zrobionej instalacji, to znaczy, że poszedłeś w dobrą stronę.
