Sprzęgło w motocyklu nie jest jednym, łatwo widocznym podzespołem, tylko częścią układu ukrytą przy silniku lub w przekładni. W praktyce liczy się nie tylko sama lokalizacja, ale też to, jak jest sterowane, bo od tego zależy, czy szukasz klamki, dekla przy karterze, czy całkiem innej konstrukcji. Poniżej wyjaśniam, gdzie zwykle jest ukryte sprzęgło, jak je rozpoznać bez rozbierania połowy maszyny i po czym poznać, że wymaga regulacji albo wizyty w serwisie.
Najkrótsza odpowiedź i praktyczne tropy
- W klasycznym motocyklu sprzęgło jest między silnikiem a skrzynią biegów, zwykle ukryte pod boczną pokrywą.
- Klamka na lewej stronie kierownicy to tylko sterowanie, a nie samo sprzęgło.
- W skuterze, automacie i DCT układ wygląda inaczej, więc nie zawsze znajdziesz dźwignię sprzęgła.
- Jeśli klamka ma mały luz, bierze bardzo wysoko albo motocykl ślizga się na 4. lub 5. biegu, warto sprawdzić regulację i zużycie tarcz.
- Przed odkręcaniem pokrywy sprawdź typ napędu, poziom oleju i instrukcję serwisową konkretnego modelu.
Sprzęgło zwykle siedzi przy silniku, a nie przy klamce

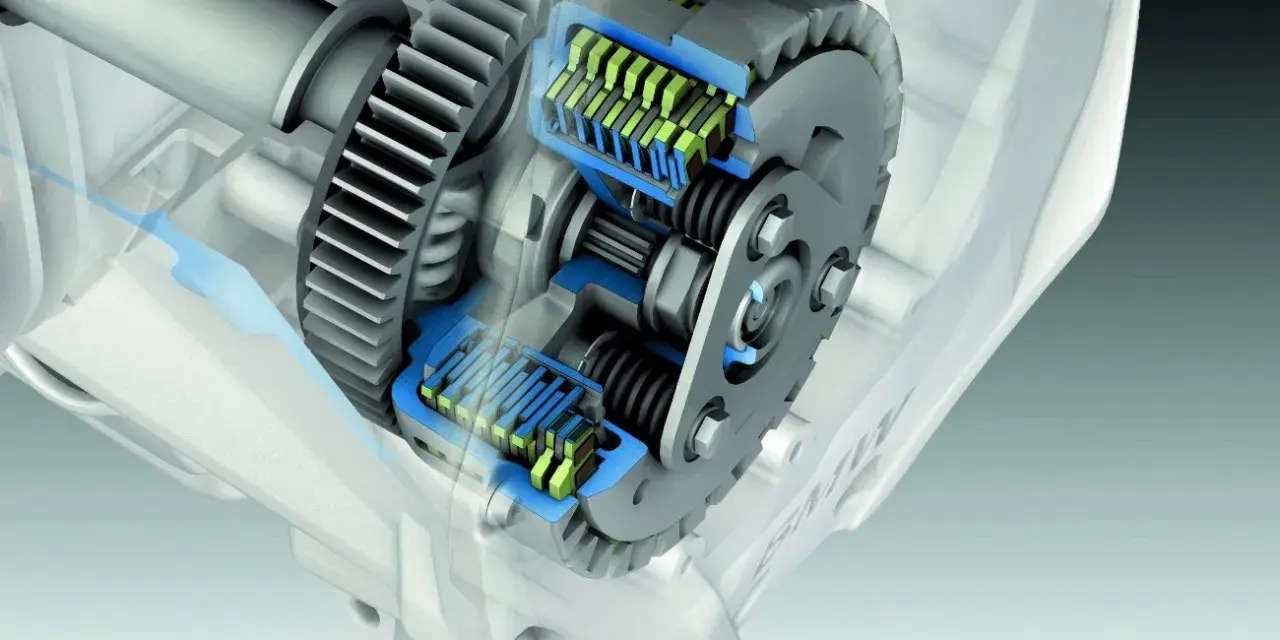

Najprościej mówiąc, w większości motocykli sprzęgło siedzi przy silniku, a nie przy klamce. Klamka na lewej manetce uruchamia cały mechanizm, ale sam zespół cierny znajduje się wewnątrz obudowy napędu, najczęściej między wałem korbowym a skrzynią biegów. W wielu konstrukcjach zobaczysz je dopiero po zdjęciu bocznego dekla silnika, czasem od strony prawej, czasem od strony osobnej osłony napędu pierwotnego.
W wielu motocyklach jest to sprzęgło mokre, czyli pracujące w oleju; taka konstrukcja lepiej znosi obciążenia i pomaga odprowadzać ciepło. To ważne rozróżnienie, bo początkujący często szukają sprzęgła tam, gdzie jest tylko element sterujący. Jeśli widzisz lewą klamkę, linkę albo przewód hydrauliczny, jesteś jeszcze na etapie obsługi. Jeśli widzisz pokrywę karteru, kosz sprzęgłowy albo osłonę napędu, dopiero wtedy zbliżasz się do właściwego mechanizmu. Żeby znaleźć je bez zgadywania, najlepiej zacząć od zewnętrznych punktów orientacyjnych.
Jak rozpoznać sprzęgło po zewnętrznych elementach
Jeśli mam motocykl przed sobą, patrzę na trzy rzeczy: klamkę, sposób sterowania i pokrywy silnika. Te elementy praktycznie od razu mówią, czy układ jest klasyczny, hydrauliczny, czy schowany głębiej w obudowie. W serwisie to oszczędza czas, a przy okazji zmniejsza ryzyko, że ktoś zacznie zdejmować nie tę osłonę, co trzeba.
| Co widzisz na zewnątrz | Co to zwykle oznacza | Na co zwrócić uwagę |
|---|---|---|
| Klamka po lewej stronie kierownicy | Klasyczne sterowanie sprzęgłem ręcznym | Sprawdź luz, płynność pracy i to, czy klamka nie „łapie” zbyt wysoko |
| Linka idąca do silnika | Mechaniczne sterowanie sprzęgłem | Oceń stan pancerza, regulację i ewentualne przetarcia |

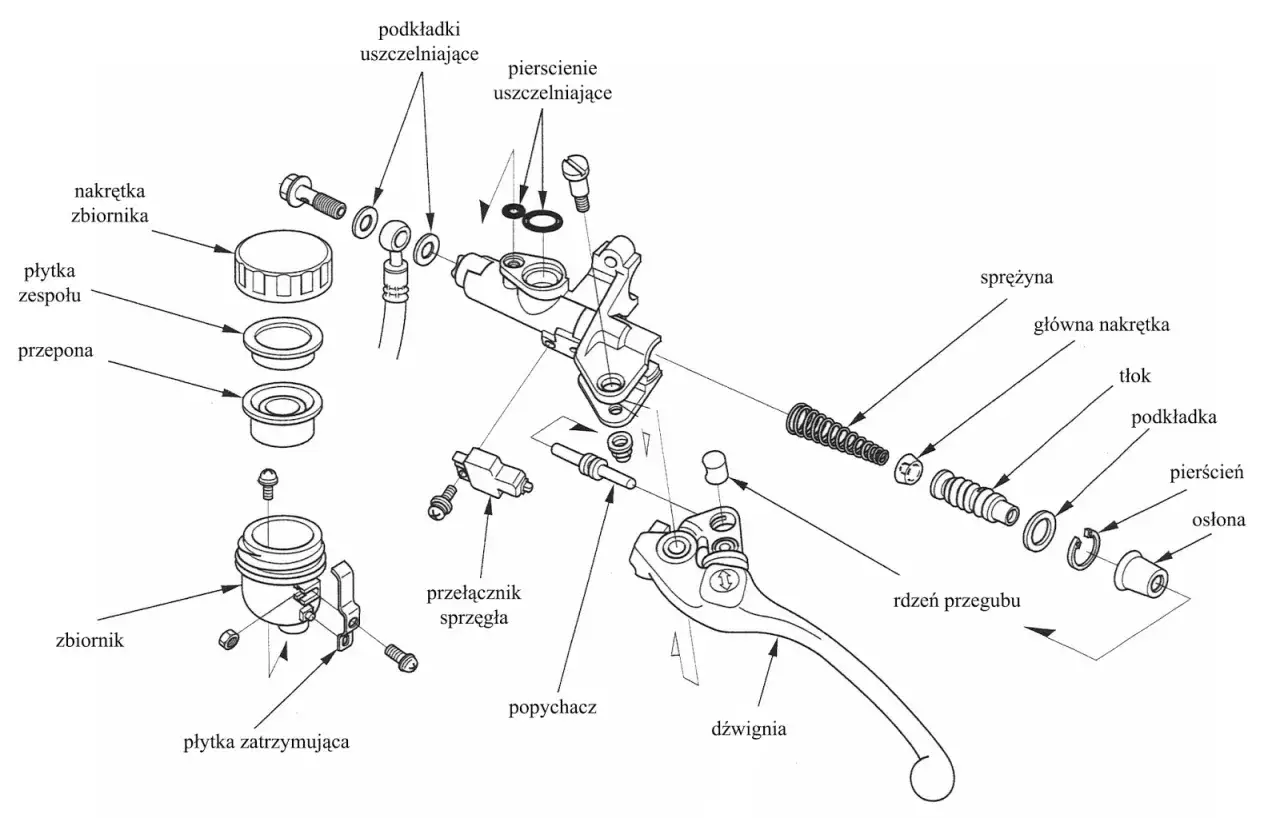

| Przewód hydrauliczny i zbiorniczek płynu | Hydrauliczne sterowanie sprzęgłem | Sprawdź poziom płynu, szczelność i pracę wysprzęglika |
| Duży boczny dekiel silnika | Pod nim zwykle kryje się kosz sprzęgłowy | Nie odkręcaj go bez przygotowania, bo często trzeba spuścić olej |
W układzie hydraulicznym wysprzęglik to niewielki siłownik przy silniku, który zamienia ciśnienie płynu na ruch rozłączający napęd. W praktyce najbardziej zdradliwy jest właśnie ten ostatni punkt. Z zewnątrz wygląda jak zwykła pokrywa, a pod spodem może być cały zespół tarcz, sprężyn i kosz, czyli serce układu przeniesienia napędu. Jeśli jednak układ napędowy wygląda inaczej niż w klasycznym motocyklu z dźwignią, sprawa robi się ciekawsza.
Dlaczego w jednych motocyklach wygląda to inaczej
Nie każdy jednoślad ma klasyczne, ręcznie obsługiwane sprzęgło. Właśnie tu najczęściej pojawia się zamieszanie, bo kierowca zakłada, że skoro jest silnik i bieg, to musi też być taka sama klamka i taki sam dostęp do mechanizmu. W rzeczywistości konstrukcja zależy od typu pojazdu i układu napędowego. DCT, czyli dwusprzęgłowa skrzynia, ma dwa oddzielne sprzęgła i dlatego nie działa jak klasyczna manualna przekładnia.
| Typ pojazdu | Gdzie jest sprzęgło | Co widzi użytkownik | Ważna uwaga serwisowa |
|---|---|---|---|
| Klasyczny motocykl z manualną skrzynią | Wewnątrz silnika, przy skrzyni biegów, za boczną pokrywą | Klamkę na lewym uchwycie i ewentualnie linkę albo hydraulikę | Najczęściej pracuje jako mokre, wielotarczowe sprzęgło |
| Skuter z przekładnią CVT | W obudowie napędu wariatora i tylnego koła | Brak klasycznej klamki sprzęgła | Sprzęgło odśrodkowe działa automatycznie, więc diagnostyka jest inna |
| Motocykl z automatem lub DCT | W zespole przekładni, wewnątrz obudowy układu napędowego | Zwykle brak tradycyjnej klamki | Układ ma dwa sprzęgła, a obsługa ręczna jest ograniczona albo zbędna |
| Starszy albo customowy cruiser | Może być po stronie osobnej osłony napędu pierwotnego | Klamka nadal może być po lewej, ale dostęp do mechanizmu bywa mniej oczywisty | Tu szczególnie liczy się instrukcja modelu, bo układ bywa nietypowy |
Wniosek jest prosty: nie da się wskazać jednego uniwersalnego miejsca dla każdego motocykla. Można natomiast szybko ustalić, czy masz przed sobą klasyczny układ ręczny, czy automat, w którym sprzęgło jest ukryte i nie służy do codziennej obsługi. Kiedy już wiem, jaki typ napędu mam przed sobą, przechodzę do szybkiej oceny stanu pracy sprzęgła.
Jak sprawdzić, czy sprzęgło działa prawidłowo
Najczęściej pierwsze objawy nie zaczynają się od nagłej awarii, tylko od drobnych zmian w zachowaniu klamki albo motocykla. Dla mnie najważniejsze są trzy sygnały: punkt brania, płynność wysprzęglania i to, czy napęd przenosi moment bez poślizgu. Jeśli któryś z tych elementów zaczyna odstawać, układ trzeba obejrzeć zanim uszkodzenie się pogłębi.
- Za mały luz na klamce może oznaczać zbyt ciasną regulację linki albo problem z hydrauliką.
- Za wysoki punkt brania często sugeruje zużycie tarcz albo nieprawidłową regulację.
- Ślizganie na 4. lub 5. biegu to klasyczny objaw, gdy obroty rosną szybciej niż prędkość motocykla.
- Szarpanie przy ruszaniu może wskazywać na zabrudzone tarcze, nierówną pracę kosza lub problem z wysprzęglaniem.
- Trudne znalezienie luzu bywa skutkiem źle działającego sprzęgła, ale też problemu ze skrzynią lub regulacją linki.
Przy mechanicznej obsłudze zwykle szukam kilku milimetrów luzu jałowego na końcu klamki, ale dokładna wartość zawsze zależy od modelu. W układzie hydraulicznym sprawa wygląda inaczej: kontroluję poziom płynu, obecność wycieków przy pompie i wysprzęgliku oraz to, czy klamka nie wpada zbyt miękko. Jeśli element cierny ślizga się mimo prawidłowej regulacji, samą śrubką już się tego nie naprawi. Wtedy zostaje sprawdzenie stanu tarcz, sprężyn i kosza, a to prowadzi do najczęstszych błędów, które widzę przy takich próbach.
Czego nie robić przy pierwszym podejściu do serwisu
Najbardziej kosztowny błąd to zakładanie, że każda niedomoga sprzęgła da się skasować regulacją. Owszem, czasem wystarczy kilka obrotów śruby albo poprawienie naciągu linki, ale równie często problem siedzi głębiej. Jeśli objawy są wyraźne, warto najpierw rozpoznać źródło, a dopiero potem kręcić przy regulacji.
- Nie odkręcaj bocznej pokrywy bez sprawdzenia, czy trzeba spuścić olej.
- Nie wlewaj „jakiegokolwiek” oleju do motocykla z mokrym sprzęgłem, bo zbyt śliski środek może pogorszyć pracę tarcz.
- Nie ignoruj miękkiej klamki w układzie hydraulicznym, bo to często oznacza problem z płynem albo zapowietrzenie.
- Nie jeździj długo ze ślizgającym się sprzęgłem, bo przegrzane tarcze zużywają się błyskawicznie.
- Nie zakładaj, że brak klamki oznacza brak sprzęgła. W skuterach i automatach układ po prostu działa inaczej.
Właśnie te błędy najczęściej prowadzą do niepotrzebnego rozbierania motocykla albo do jazdy z uszkodzeniem, którego dałoby się uniknąć. Na koniec zostaje krótka lista rzeczy, które sprawdziłbym jeszcze przed pierwszym odkręceniem dekla.
Co sprawdziłbym przed pierwszym odkręceniem dekla
Gdybym miał tylko kilka minut, zacząłbym od prostych rzeczy: typ motocykla, sposób sterowania, luz na klamce i ewentualne wycieki. To zwykle wystarcza, żeby odróżnić zwykłą regulację od usterki wymagającej rozbiórki. W klasycznym motocyklu sprzęgło jest więc ukryte przy silniku, ale do diagnozy wcale nie trzeba od razu zaglądać głęboko do środka.
Jeśli chcesz szybko namierzyć ten element, pamiętaj o jednej zasadzie: szukaj nie klamki, tylko układu, który klamka uruchamia. Wtedy łatwiej rozpoznasz, czy masz motocykl z manualnym sprzęgłem, skuter z automatem, czy maszynę z bardziej złożonym napędem. A to oszczędza czas, nerwy i bardzo często także koszty naprawy.
